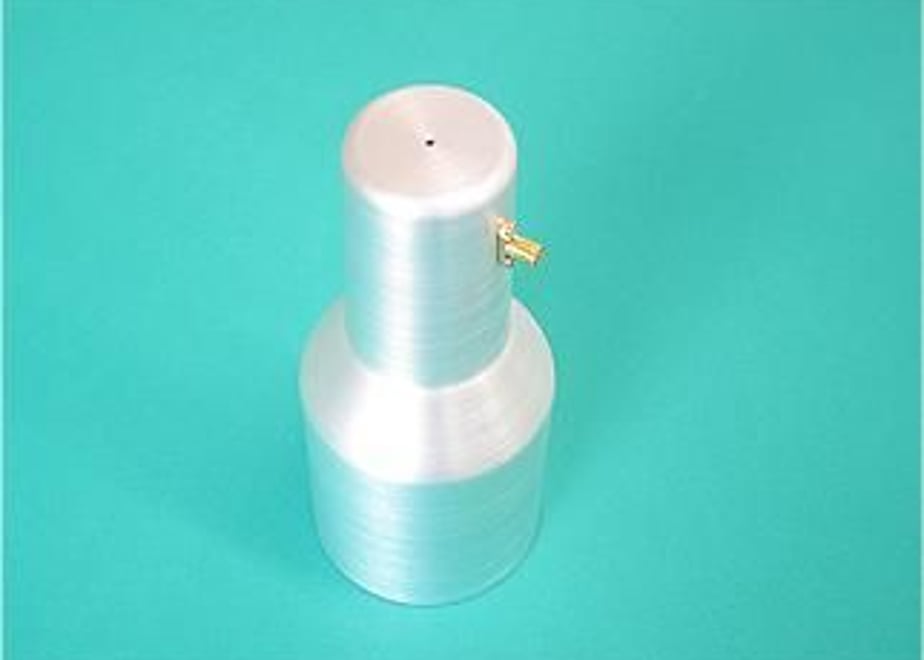

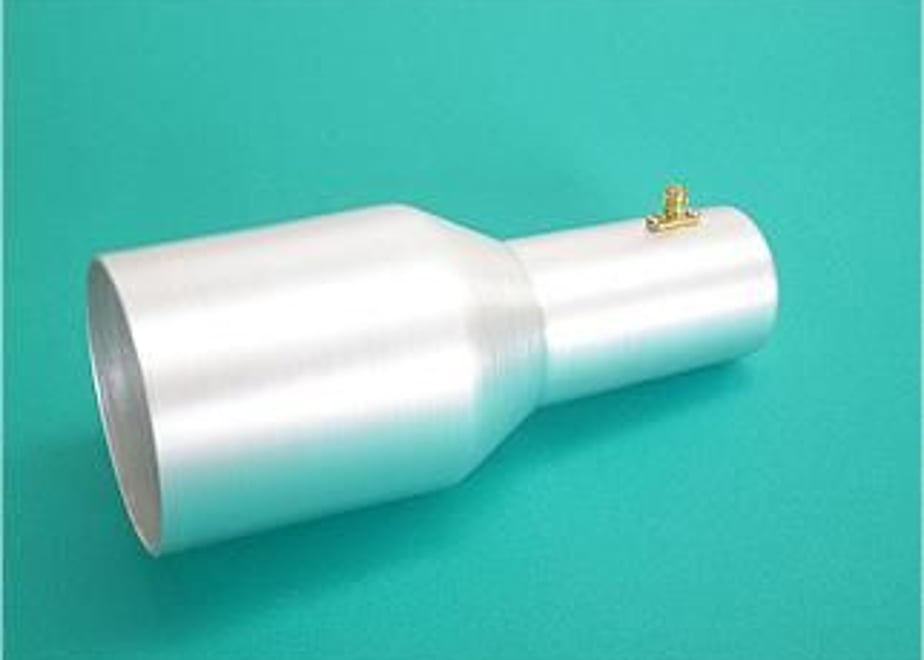

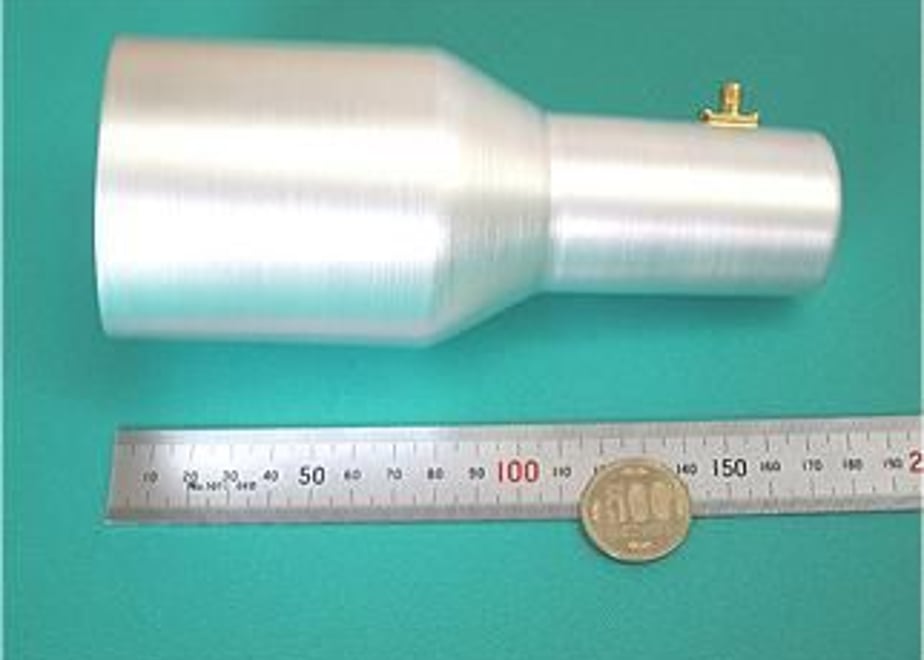

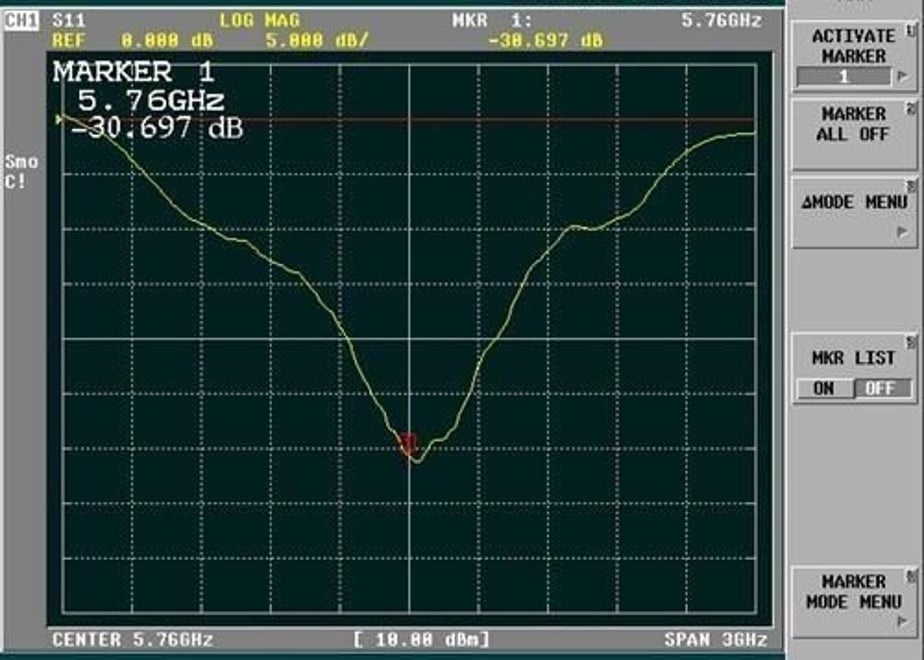

# 5.6GHz帯 高ゲイン・ホーンアンテナ ANT5G-HRDM1P **5.6GHz High-Gain Horn Antenna / SMA Female / IC-905 Compatible** 5.6GHz帯用の高ゲイン・ホーンアンテナです。 オフセット型パラボラアンテナの一次放射器（フィードホーン）として適しており、ホーン単体でも実用的な利得が得られるため、移動運用や各種マイクロ波実験にも使用できます。 高精度の金型を使用したアルミへら絞り加工により製作しています。肉厚約1.5mmの頑丈な構造で、表面には導電性と耐食性に優れたアロジン処理（パルコート）を施しています。 ICOM IC-905を使用した5.6GHz帯の運用や、各種トランスバーター、マイクロ波実験におすすめです。 **すべての商品について調整・検査を実施しています。** ### 主な特徴 - 5.6GHz帯用高ゲイン・ホーンアンテナ - オフセットパラボラ用フィードホーンとして使用可能 - ホーン単体での移動運用・実験にも対応 - 高精度アルミへら絞り加工 - 肉厚約1.5mmの頑丈な構造 - アロジン処理による導電性・耐食性の向上 - SMAJ（SMAメス）コネクター - 底面に取付用M3タップ穴 - 全数調整・検査済み - 受注生産・数量限定品 ### 主な仕様 - 品名：5.6GHz帯 高ゲイン・ホーンアンテナ - 型番：ANT5G-HRDM1P - 使用周波数帯：5.6GHz帯 - 中心周波数：5760MHz - 公称インピーダンス：50オーム - SWR：1.3以下（5760MHz） - 放射角度：約90度 - コネクター：SMAJ（SMAメス） - 全長：約170mm - 開口部直径：約73mm - 小径部直径：約43mm - 重量：約165g - 材質：アルミニウム - 加工方法：高精度へら絞り加工 - 表面処理：アロジン処理（パルコート） - 肉厚：約1.5mm - 取付部：底面M3タップ穴 - 検査：全数調整・検査済み - 販売形態：受注生産・数量限定 ※SMAコネクターの表面処理・メッキ仕様は、製造時期により異なる場合があります。 ### オフセットパラボラアンテナへの使用 5.6GHz帯のオフセットパラボラアンテナ用フィードホーンとして使用できます。 **F/D比0.5以上のオフセットパラボラディッシュとの組み合わせをおすすめします。** パラボラアンテナのF/D比とフィードホーンの放射特性が完全に一致しない場合でも、アマチュア無線での実用上は十分使用できる場合があります。 ただし、実際の利得や効率は、パラボラの形状、焦点位置、ホーンの取付位置などによって変化します。 ### ホーン単体での使用 本製品はホーン単体でも実用的な利得が得られるため、5.6GHz帯の移動運用、近距離通信、アンテナ実験、各種マイクロ波測定などにも利用できます。 底面にはM3タップ穴を設けており、取付金具などへの固定にも便利です。 ### 商品状態・ご注意 **本製品は受注生産品・数量限定品です。** アルミへら絞り加工および表面処理の特性上、製品に多少の傷、スレ、メッキムラ、汚れなどが見られる場合があります。 また、へら絞り加工のため、本体外側の肉厚や外観に多少の個体差が生じる場合がありますが、内部形状は高精度の金型を使用して製作しています。 これらは製造上の外観差であり、性能に支障のない範囲のものです。 すべての商品について調整・検査を実施してから出荷しています。 --- # 5.6GHz High-Gain Horn Antenna **ANT5G-HRDM1P / SMA Female / IC-905 Compatible** A high-gain horn antenna designed for the 5.6GHz amateur radio band. This antenna is suitable for use as a feed horn for offset parabolic dish antennas. It also provides useful gain when operated as a standalone horn antenna, making it suitable for portable operation and various microwave experiments. The horn is manufactured from aluminum using a precision metal spinning process with a high-accuracy forming die. Its robust construction features approximately 1.5mm wall thickness and an Alodine (Palkote) conductive conversion coating for improved corrosion resistance. Suitable for ICOM IC-905 operation, 5.6GHz transverters, and various RF and microwave experiments. **Every antenna is individually adjusted and inspected before shipment.** ### Features - High-Gain Horn Antenna for the 5.6GHz Band - Suitable as a Feed Horn for Offset Parabolic Dishes - Can Also Be Used as a Standalone Antenna - Precision-Spun Aluminum Construction - Approximately 1.5mm Wall Thickness - Conductive, Corrosion-Resistant Alodine Surface Treatment - SMA Female Connector - M3 Threaded Mounting Hole on the Bottom - Individually Adjusted and Inspected - Made to Order / Limited Quantity ### Specifications - Product: 5.6GHz High-Gain Horn Antenna - Model: ANT5G-HRDM1P - Operating Band: 5.6GHz - Center Frequency: 5760MHz - Nominal Impedance: 50 ohm - SWR: 1.3 Maximum at 5760MHz - Radiation Angle: Approximately 90 Degrees - Connector: SMA Female - Overall Length: Approximately 170mm - Aperture Diameter: Approximately 73mm - Small-End Diameter: Approximately 43mm - Weight: Approximately 165g - Material: Aluminum - Manufacturing Process: Precision Metal Spinning - Surface Treatment: Alodine (Palkote) - Wall Thickness: Approximately 1.5mm - Mounting: M3 Threaded Hole on the Bottom - Inspection: Individually Adjusted and Inspected - Availability: Made to Order / Limited Quantity Note: The plating or surface finish of the SMA connector may vary depending on the production batch. ### Use with Offset Parabolic Dish Antennas This horn antenna is suitable for use as a feed antenna for offset parabolic dishes operating in the 5.6GHz band. **Offset parabolic dishes with an F/D ratio of 0.5 or greater are recommended.** A perfect match between the dish F/D ratio and the feed horn radiation pattern is not always essential for practical amateur radio applications. Actual antenna gain and efficiency depend on the dish geometry, focal position, feed alignment, and installation conditions. ### Standalone Horn Antenna Operation The horn can also be used independently for portable microwave operation, short-range communication, antenna experiments, and various RF measurements. An M3 threaded mounting hole is provided on the bottom for convenient installation. ### Condition / Important Notes **This product is made to order and available in limited quantities.** Due to the aluminum metal spinning process and surface treatment, minor scratches, scuffs, coating variations, or cosmetic marks may be present. Small variations in external wall thickness or appearance may also occur during the manufacturing process. The internal profile is formed using a precision die. These cosmetic variations do not affect the intended RF performance. Every antenna is individually adjusted and inspected before shipment.
