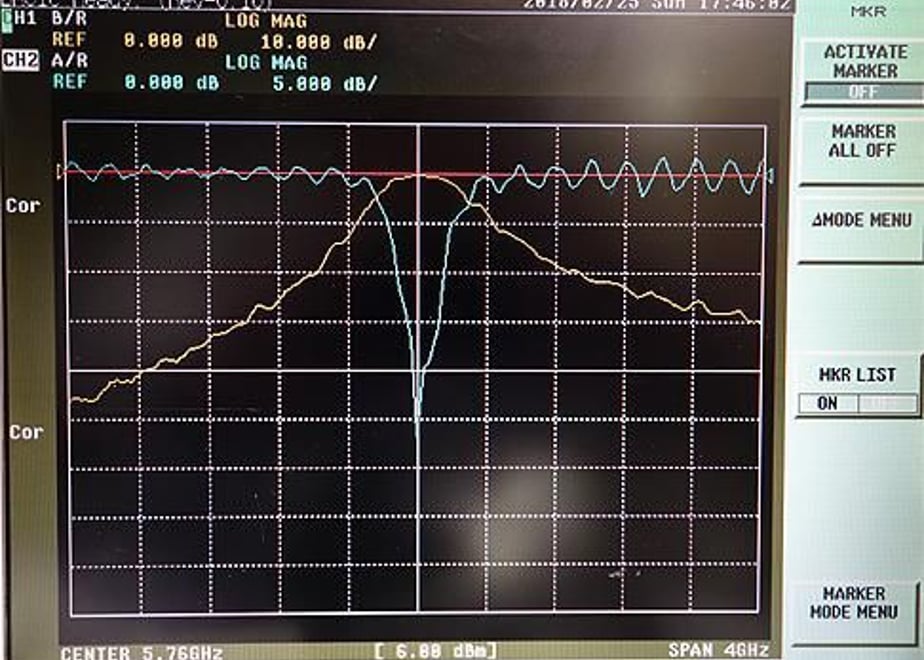

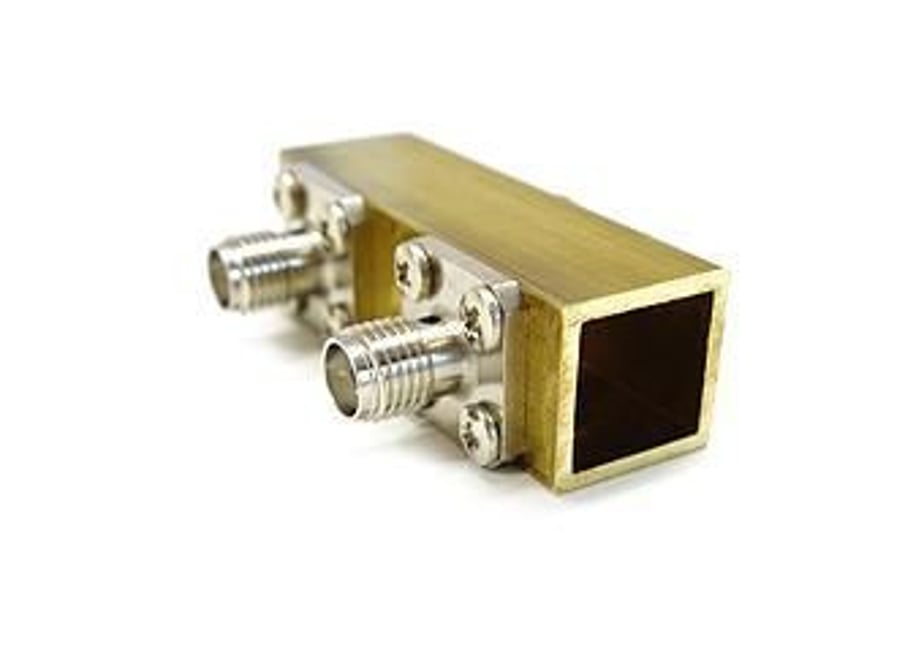

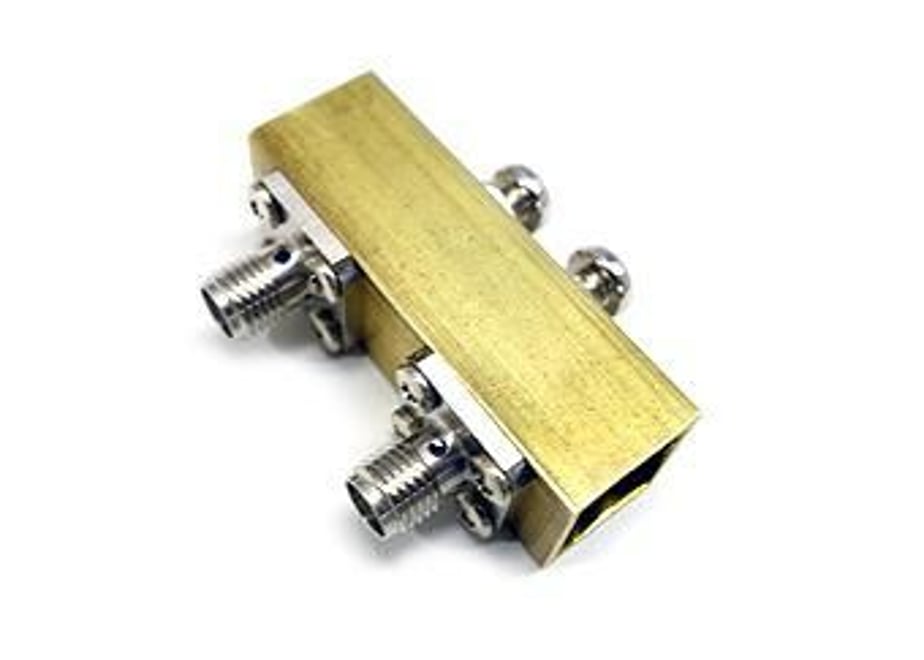

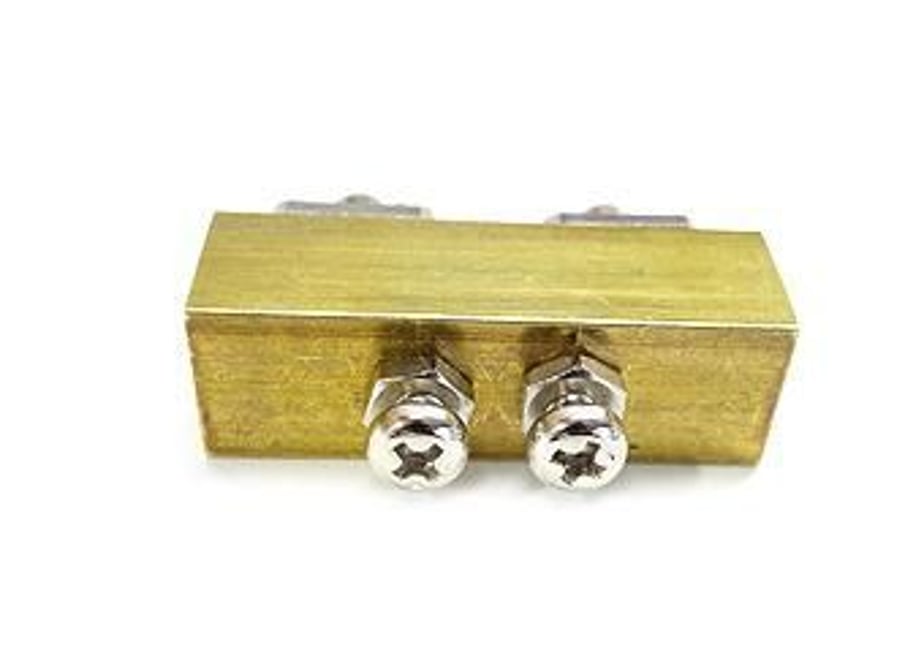

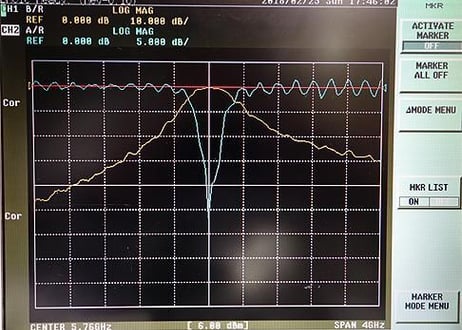

【重要】本商品は受注生産品です。「残り○点」は完成品在庫ではなく、製作可能な部材在庫数を示しています。 # 5.6GHz帯 BPF バンドパスフィルター 2ポール型 **5.6GHz Band Pass Filter / 5760MHz / 2-Pole** 5.6GHz帯用に設計した、COSMOWAVEオリジナルの小型バンドパスフィルター（BPF）です。 中心周波数5760MHz、2ポール構成を採用。通過損失0.8dB typ.の低損失設計で、全長約40mmのコンパクトなフィルターです。 真鍮角パイプを使用したオリジナル設計で、1台ずつ測定・調整しながら製作しています。 比較的広い通過帯域を持つため、DATV、ATV、SSB、FMなど、5.6GHz帯の各種モードに使用できます。 トランスバーター、送受信機、パワーアンプ、各種マイクロ波実験などにも適しています。 ### 主な仕様 - 中心周波数：5760MHz - 通過損失：0.8dB typ. - 帯域幅（-3dB）：±100MHz typ. - 耐入力：5W - インピーダンス：50Ω - コネクター：SMA-J（SMA Female） - 形式：2ポール型バンドパスフィルター - 全長：約40mm - 材質：真鍮角パイプ - 製造国：日本 ### ハンドメイド・個別調整品 本製品は量産品ではなく、1台ずつ測定を行いながら製作・調整しています。 小型・簡易構造の2ポール型のため、個体によって特性に多少のばらつきがあります。 ### ご注意 フィルター本体の両端はオープン構造となっていますが、通常の使用において性能上大きな問題はありません。 特性の微調整を行うため、調整箇所にハンダが付いている場合があります。 金属製のハンドメイド製品のため、本体に多少の傷、変色、加工跡などがある場合があります。 SMAコネクターのメッキ仕様などは、製造時期により変更する場合があります。 設置方法、周囲の金属、接続機器などの使用条件によって、特性が多少変化する場合があります。 **受注生産・数量限定品です。** ※表示される在庫数量は部材在庫です。基本的に完成品は受注後の製作となります。 **日本製 / Made in Japan** --- # 5.6GHz Band Pass Filter **5760MHz / 2-Pole / Compact Low-Loss Type** COSMOWAVE original compact band pass filter (BPF) designed for the 5.6GHz amateur radio band. The filter is centered at 5760MHz and uses a 2-pole configuration. With a typical insertion loss of only 0.8dB and an overall length of approximately 40mm, it provides a compact and low-loss solution for 5.6GHz applications. The filter is constructed from a brass rectangular tube and individually assembled, measured, and adjusted. Its relatively wide passband makes it suitable for various operating modes including DATV, ATV, SSB, and FM. It can also be used with transverters, transmitters, receivers, power amplifiers, and various microwave experiments. ### Specifications - Center Frequency: 5760MHz - Insertion Loss: 0.8dB typ. - Bandwidth (-3dB): ±100MHz typ. - Maximum RF Input Power: 5W - Impedance: 50Ω - Connectors: SMA Female - Filter Type: 2-Pole Band Pass Filter - Overall Length: Approx. 40mm - Material: Brass Rectangular Tube - Country of Manufacture: Japan ### Individually Hand-Built and Adjusted Each filter is individually hand-built, measured, and adjusted during production. Due to its compact and simplified 2-pole construction, minor variations in RF characteristics may occur between individual units. ### Notes Both ends of the filter body have an open construction. This is part of the design and normally has little effect on RF performance. Small amounts of solder may be visible as a result of the final RF adjustment process. As this is a handmade metal product, minor scratches, discoloration, or machining marks may be present. The plating or finish of the SMA connectors may vary depending on production lot. RF characteristics may vary slightly depending on installation conditions, surrounding metal objects, and connected equipment. **Made to Order / Limited Production** ※ The displayed stock quantity represents component availability. Finished units are normally manufactured after an order is received. **Made in Japan**
