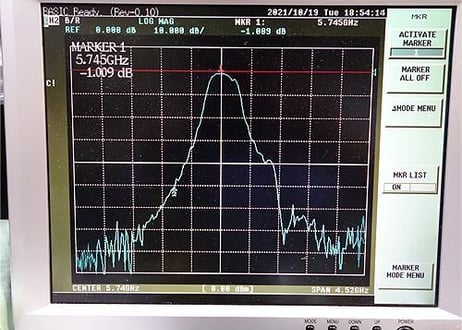

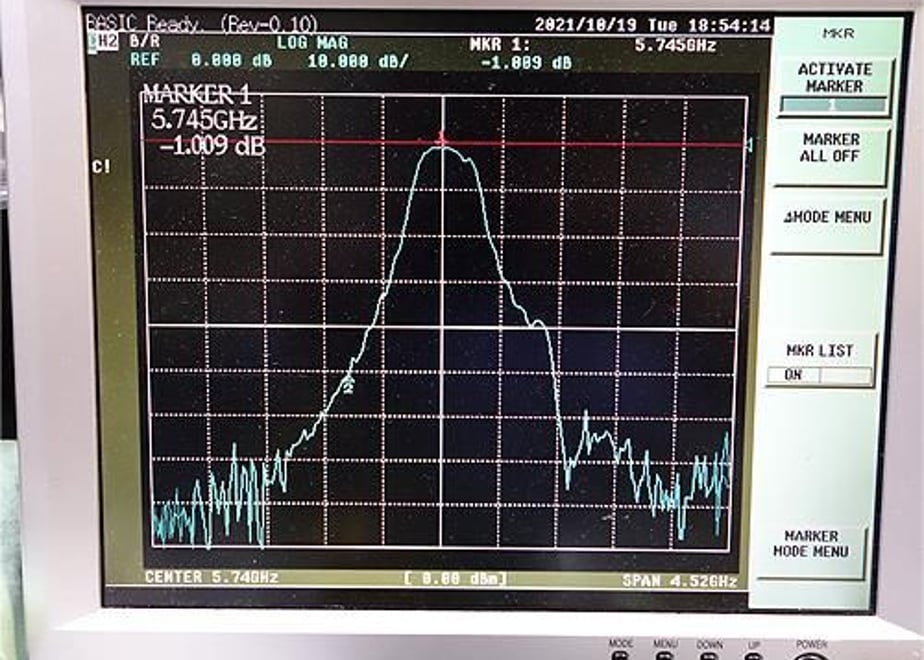

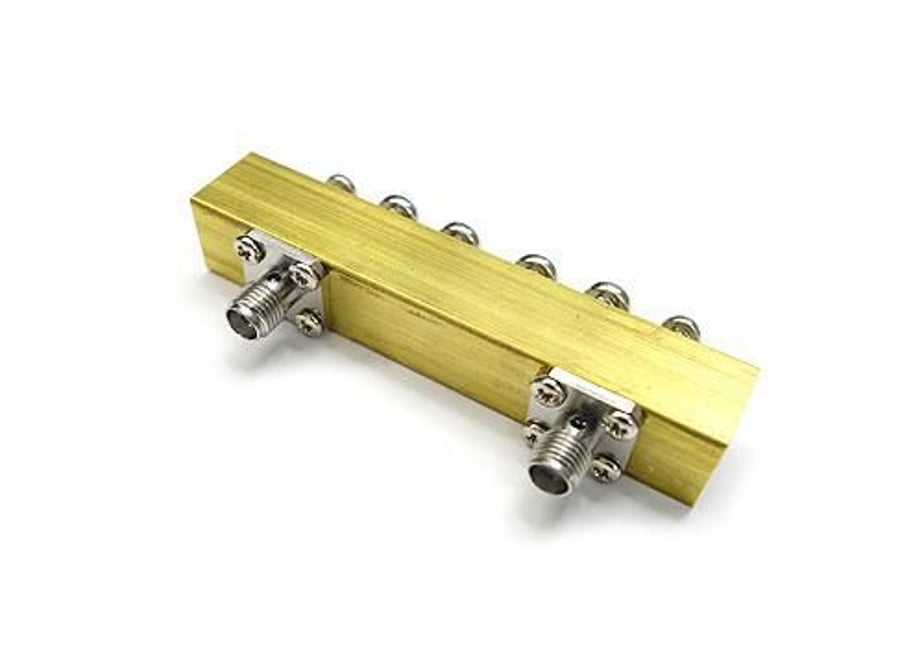

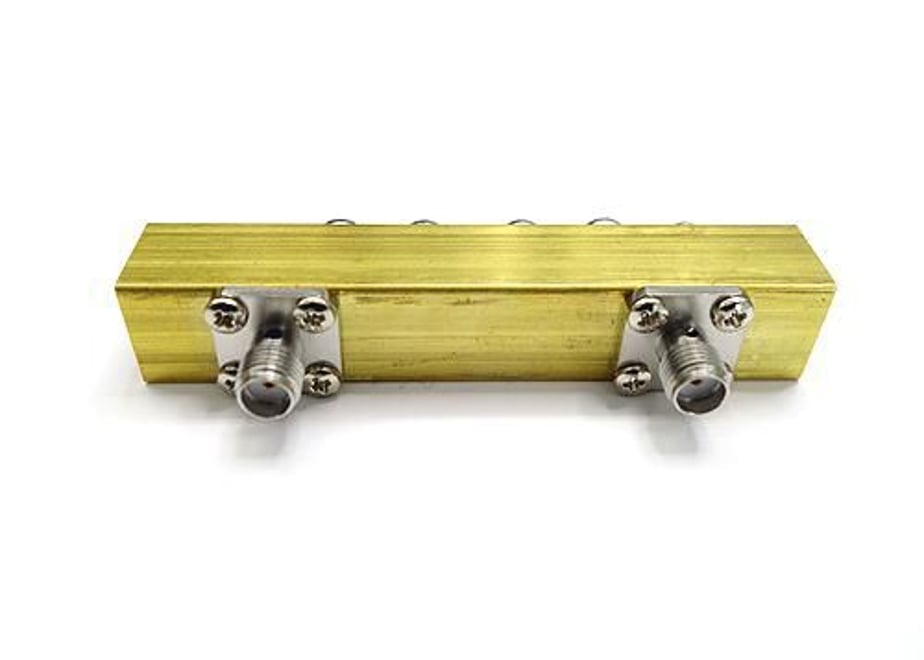

【重要】本商品は受注生産品です。「残り○点」は完成品在庫ではなく、製作可能な部材在庫数を示しています。 # 5.6GHz帯 BPF バンドパスフィルター **5.6GHz Band Pass Filter / 5760MHz / 6-Pole** 5.6GHz帯用に設計した、COSMOWAVEオリジナルのバンドパスフィルター（BPF）です。 中心周波数5760MHz、6ポール構成を採用。真鍮角パイプを使用したオリジナル設計で、1台ずつ測定・調整しながら製作しています。 5.6GHz帯のトランスバーター、送受信機、パワーアンプ、各種マイクロ波実験などにご使用いただけます。 ### 主な仕様 - 中心周波数：5760MHz - 通過損失：1.5dB typ. - 帯域幅（-3dB）：±150MHz typ. - 帯域幅（-10dB）：±270MHz typ. - 耐入力：5W - インピーダンス：50Ω - コネクター：SMA-J（SMA Female） - 形式：6ポール型バンドパスフィルター - 全長：72mm - 材質：真鍮角パイプ - 製造国：日本 ### ハンドメイド・調整品 本製品は量産品ではなく、1台ずつ測定を行いながら製作・調整するハンドメイド製品です。 そのため、製品ごとに外観や調整部分に若干の違いがあります。 ### ご注意 フィルター本体の両端はオープン構造となっていますが、性能上の問題はありません。 特性の微調整を行うため、調整箇所にハンダが付いている場合があります。 金属製のハンドメイド製品のため、本体に多少の傷、変色、加工跡などがある場合があります。 SMAコネクターのメッキ仕様は、製造時期により変更する場合があります。 設置方法や周囲の金属などの影響により、特性が多少変化する場合があります。 **受注生産・数量限定品です。** ※表示される在庫数量は部材在庫です。完成品在庫ではありません。 **日本製 / Made in Japan** --- # 5.6GHz Band Pass Filter **5760MHz / 6-Pole / 5W** COSMOWAVE original band pass filter (BPF) designed for the 5.6GHz amateur radio band. The filter is centered at 5760MHz and uses a 6-pole configuration. It is constructed from a brass rectangular tube and individually assembled, measured, and adjusted for optimum performance. Suitable for 5.6GHz transverters, transmitters, receivers, power amplifiers, and various microwave experiments. ### Specifications - Center Frequency: 5760MHz - Insertion Loss: 1.5dB typ. - Bandwidth (-3dB): ±150MHz typ. - Bandwidth (-10dB): ±270MHz typ. - Maximum RF Input Power: 5W - Impedance: 50Ω - Connectors: SMA Female - Filter Type: 6-Pole Band Pass Filter - Overall Length: 72mm - Material: Brass Rectangular Tube - Country of Manufacture: Japan ### Individually Hand-Built and Adjusted Each filter is individually hand-built, measured, and adjusted during production. Because this is not a mass-produced product, minor differences in appearance and adjustment points may occur between individual units. ### Notes Both ends of the filter body have an open construction. This is part of the design and does not affect normal RF performance. Small amounts of solder may be visible as a result of the final RF adjustment process. As this is a handmade metal product, minor scratches, discoloration, or machining marks may be present. The plating or finish of the SMA connectors may vary depending on production lot. RF characteristics may vary slightly depending on installation conditions and surrounding metal objects. **Made to Order / Limited Production** ※ The displayed stock quantity represents component availability and does not indicate finished-product inventory. **Made in Japan**
