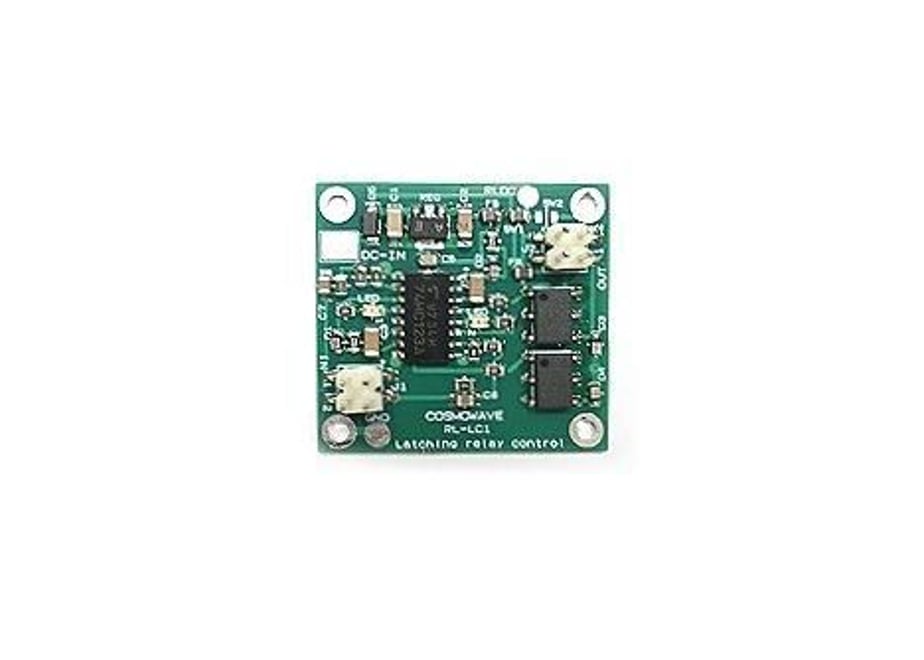

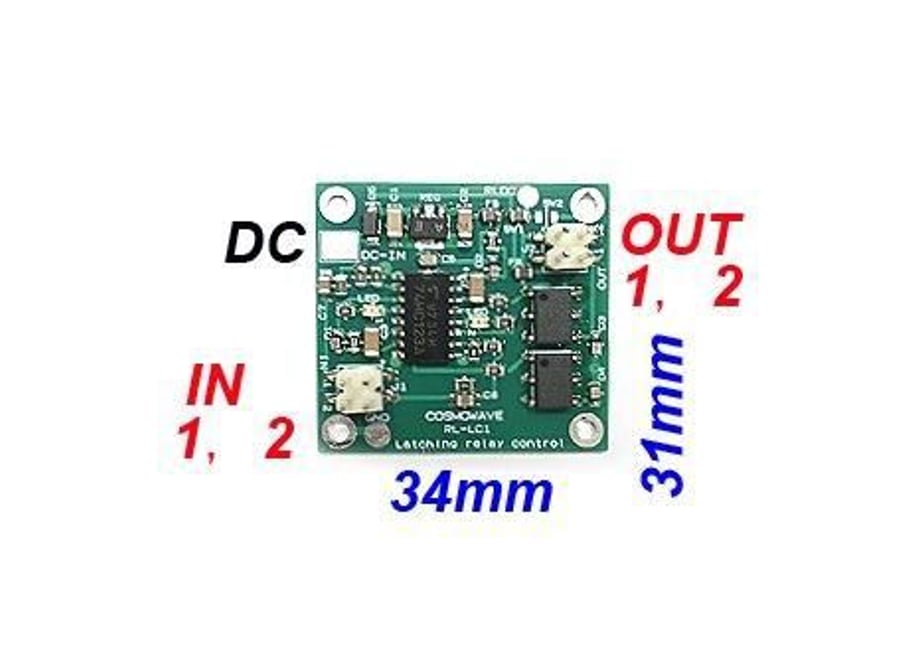

【重要】本商品は受注生産品です。「残り○点」は完成品在庫ではなく、製作可能な部材在庫数を示しています。 # 2コイル ラッチングリレー コントロール基板 **Dual-Coil Latching Relay Control Board / DC12V** 2コイルタイプのラッチングリレーを制御するためのコントロール基板です。 ワンショット回路を採用し、リレー切替時のみ駆動電圧を出力するため、省電力でラッチングリレーを制御できます。 基板はFR-4、サイズ34×31mmのコンパクト設計。両面スルーホール基板で、裏面は全面GNDとなっているため、シャーシへの取付けも容易です。 2回路構成で、CH1・CH2をそれぞれ独立して動作させることができ、無線機器、トランスバーター、アンプ、各種切替回路、自作機器、実験用途など幅広く応用できます。 弊社製キャリアコントロール基板 **CR-05、CR-08** にも接続可能です。 ### 主な特徴 - 2コイル・ラッチングリレー対応 - 2回路独立制御 - ワンショット駆動方式 - フォトMOSリレーによる出力制御 - LED動作インジケーター搭載 - DC12Vを標準仕様として設計 - DC24Vリレーにも対応可能 - 別売DC5V基板との組み合わせで5V系リレーにも対応 - FR-4両面スルーホール基板 - 裏面全面GND - M2ネジによる基板固定 - CR-05 / CR-08 キャリアコントロール基板対応 ### 標準仕様 - 対応リレー：2コイル・ラッチングリレー - 標準リレー電圧：DC12V - 基板電源電圧：DC12V（8～14V） - 信号入力：DC12V（変更可能）×2回路 - ワンショット出力：DC12V（変更可能）×2回路 - 出力方式：フォトMOSリレー - 基板材質：FR-4 - 基板構造：両面スルーホール - 基板サイズ：34 × 31mm - 基板取付：M2ネジ対応 - 動作表示：LEDインジケーター - 製造国：日本 ### 動作について IN1またはIN2に制御信号を入力すると、それぞれに対応するOUT1またはOUT2から、ラッチングリレーを駆動するためのワンショット電圧が出力されます。 出力部にはフォトMOSリレーを採用しているため、ラッチングリレー動作による制御回路への影響を抑えています。 CH1とCH2は独立して動作しますので、さまざまな切替回路に応用できます。 ### DC24Vリレーを使用する場合 別途DC24V電源をご用意ください。 SW1のチップを外し、RLDC端子へDC24Vを接続してください。 ### DC5V（4.5V）リレーを使用する場合 別売のDC5V基板をご使用ください。 SW1のチップを外し、RLDC端子へDC5Vを接続してください。 ### マイナス入力タイプのリレーを使用する場合 COMがプラス（＋）となるマイナス入力タイプのリレーでは、SW1のチップをSW2側へ移動してください。 ### 弊社キャリアコントロール基板との接続 CR-05、CR-08など弊社製キャリアコントロール基板と組み合わせる場合は、RX、TX（TX2）出力を本基板の入力1、2へ接続してください。 ### ご注意 使用するリレーのコイル電圧、極性、配線を十分確認してから電源を投入してください。 標準仕様はDC12Vです。異なる電圧のリレーを使用する場合は、上記の接続方法をご確認ください。 製品改良および使用デバイスの変更により、部品や外観の一部が変更になる場合があります。 各種実験、自作機器、組み込み用途向けの製品です。 **受注生産品：納期はお問い合わせください。** **数量限定品です。** **日本製 / Made in Japan** --- # Dual-Coil Latching Relay Control Board **DC12V / Dual Channel / One-Shot Drive** Compact control board designed for dual-coil latching relays. The board uses a one-shot drive circuit, supplying power to the relay coil only during switching. This provides efficient, low-power operation of latching relays. The PCB is manufactured from FR-4 and measures only 34 × 31mm. It features double-sided plated-through-hole construction with a full ground plane on the bottom, allowing easy installation directly onto a chassis. Two independent control channels are provided, allowing CH1 and CH2 to operate separately. Suitable for RF equipment, transverters, amplifiers, switching systems, home-built equipment, and various experimental applications. The board can also be connected to COSMOWAVE CR-05 and CR-08 carrier control boards. ### Features - Supports dual-coil latching relays - Two independent control channels - One-shot relay drive - PhotoMOS relay output control - LED status indicators - Standard DC12V operation - DC24V relay operation supported - 5V relay operation available with optional DC5V board - FR-4 double-sided plated-through-hole PCB - Full ground plane on bottom side - M2 mounting holes - Compatible with COSMOWAVE CR-05 / CR-08 carrier control boards ### Specifications - Relay Type: Dual-Coil Latching Relay - Standard Relay Voltage: DC12V - Board Supply Voltage: DC12V (8–14V) - Control Inputs: DC12V, 2 Channels (modifiable) - One-Shot Outputs: DC12V, 2 Channels (modifiable) - Output Device: PhotoMOS Relay - PCB Material: FR-4 - PCB Construction: Double-Sided, Plated Through-Hole - PCB Size: 34 × 31mm - Mounting: M2 Screws - Status Indication: LED - Country of Manufacture: Japan ### Operation When a control signal is applied to IN1 or IN2, a one-shot voltage pulse is generated at the corresponding OUT1 or OUT2 output to operate the latching relay. PhotoMOS relays are used for output control to help isolate the control circuitry from relay switching effects. CH1 and CH2 operate independently, allowing the board to be used in a wide variety of switching applications. ### Using DC24V Relays An external DC24V power supply is required. Remove the SW1 chip connection and apply DC24V to the RLDC terminal. ### Using DC5V / 4.5V Relays Use the optional DC5V board. Remove the SW1 chip connection and apply DC5V to the RLDC terminal. ### Negative-Control Relay Configuration For relays using positive COM with negative-side control, move the jumper chip from SW1 to SW2. ### Connection to COSMOWAVE Carrier Control Boards When used with a COSMOWAVE CR-05 or CR-08 carrier control board, connect the RX and TX (TX2) outputs to inputs 1 and 2 of this board. ### Notes Always verify the relay coil voltage, polarity, and wiring before applying power. The standard configuration is designed for DC12V relays. Follow the instructions above when using relays with other coil voltages. Components and appearance may change slightly due to product improvements or component availability. Designed for experimental, home-built, and equipment-integration applications. **Made to Order — Please contact us for current lead time.** **Limited Production** **Made in Japan**
