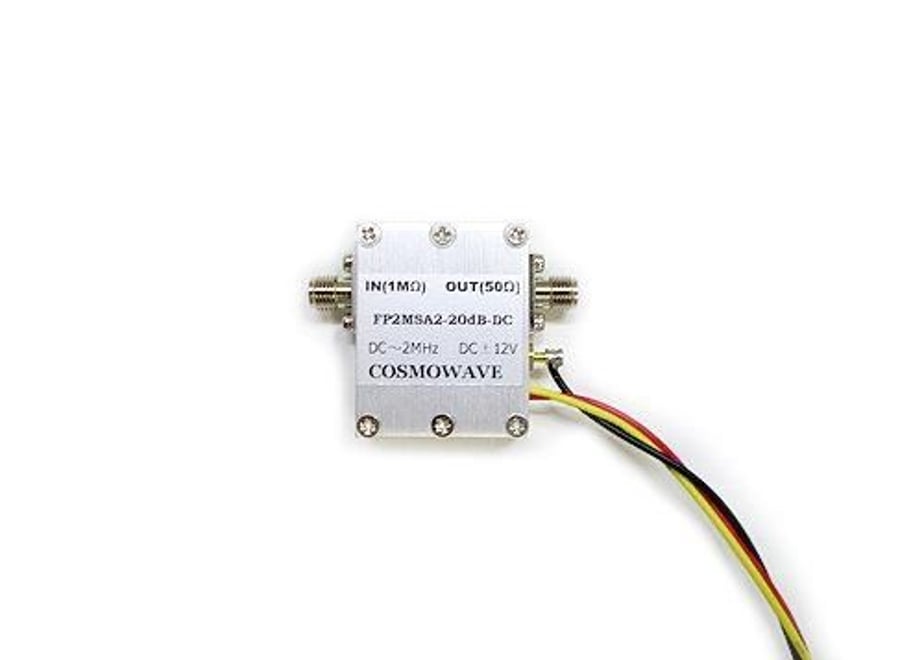

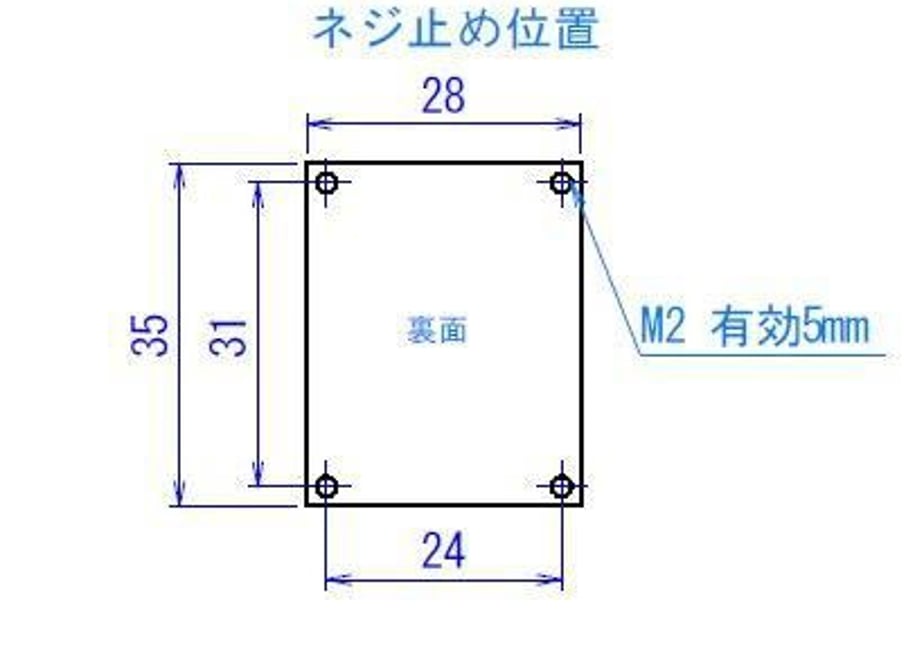

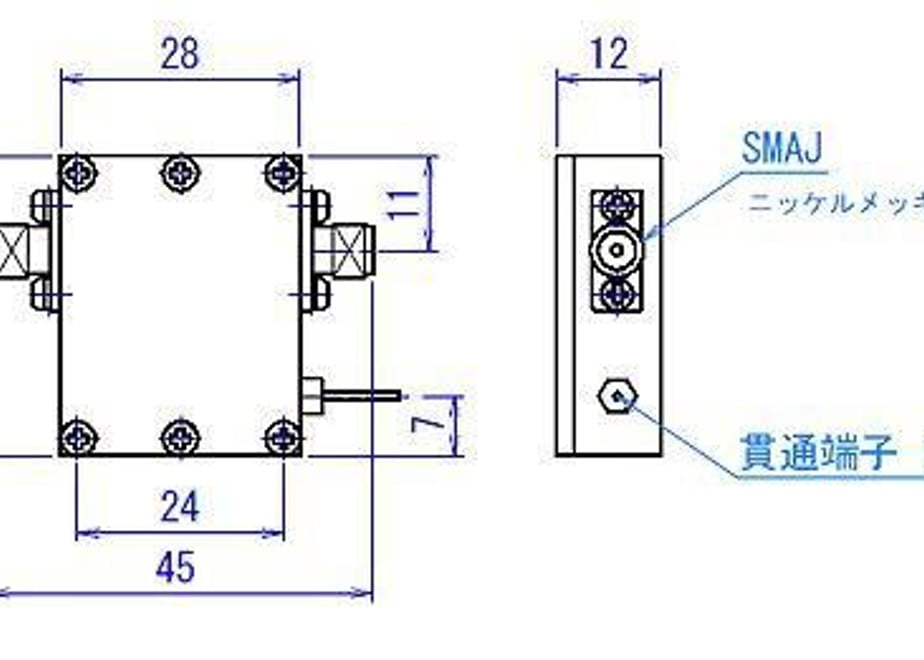

★　受注生産品・組込み用　★ 広帯域インピーダンス変換器 ＤＣ仕様 高出力４Ｖｐｐ ハイインピーダンス１Ｍオーム入力　５０オーム出力です。 入力１Ｍオーム　出力５０オーム　１０Ｈｚ～３０ＭＨｚ（最大５０ＭＨｚ） スペアナ等で色々な測定が可能になります オーディオ帯域～高周波帯域まで対応 レベルは下がりますが最大５０ＭＨｚまで使用可能 スペアナ等でＦＦＴ解析、オーディオ帯域の測定が可能に 入力、出力ＳＭＡＪコネクター 電源電圧：ＤＣ　±１２Ｖ～１５Ｖ　３０ｍＡ １０Ｈｚ～３０ＭＨｚまではフラットゲイン(３Vpp出力時) 最大５０ＭＨｚまで使用できます。 絶対最大入力：１Ｖｐｐ　推奨最大入力：２００ｍＶｐｐ 飽和出力：４Ｖｐｐ　推奨最大出力：３Ｖｐｐ ゲイン：１０ｄＢ（入出力５０オーム）　電圧増幅率：約３倍 入力インピーダンス：１Ｍオーム（変更可能） 出力インピーダンス：５０オーム 外形寸法：２８ｍｍ×３５ｍｍ×１２ｍｍ（突起部を含まず） 電源コネクター：JST型(PHR)3Pメス　赤：+12V　黄：-12V　黒：GND（端子付属） ゲインは１０ｄＢです。（入出力５０オームの場合） 入力インピーダンスは、１Ｍオーム以外も可能です。 例：５０オーム、７５オーム、６００オーム　等 詳細はご相談ください。 ※ 受注生産品　納期はお問い合わせください ※ 上記在庫数量は、部材在庫です。受注生産となります。 ＊電源はプラス側（赤線）、マイナス側（黄色線）、グランド（シャーシ、GNDポスト端子）。
