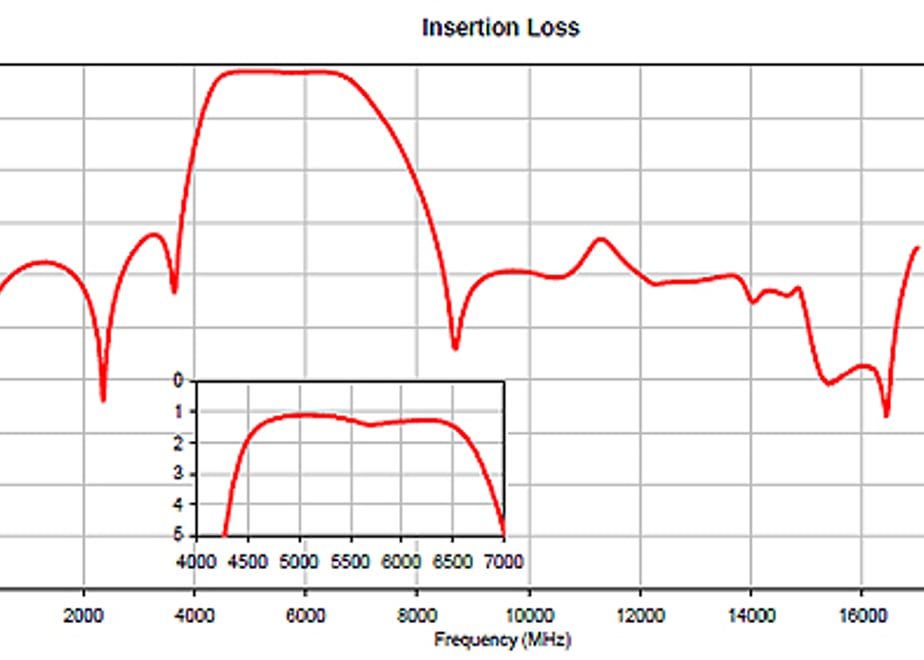

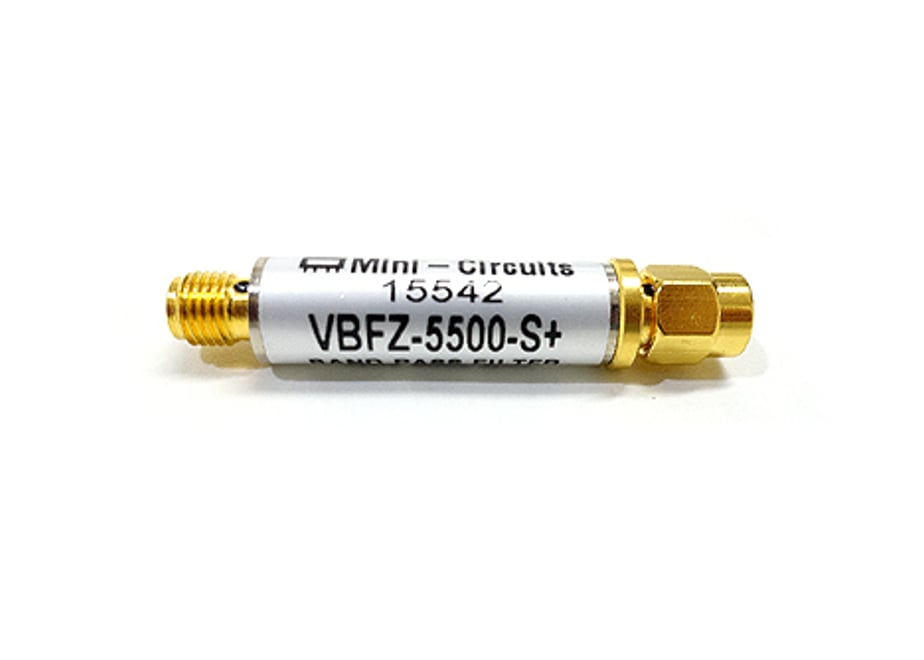

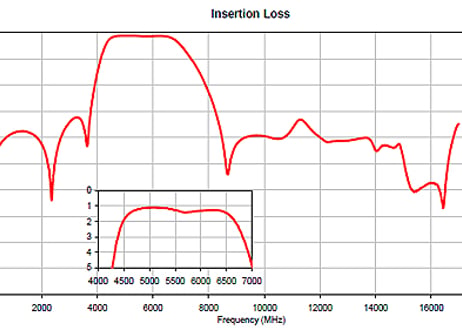

# Mini-Circuits VBFZ-5500-S+ 高周波バンドパスフィルター **4.9～6.2GHz / 7W / 未使用・長期保管品** Mini-Circuits（ミニサーキッツ）製の高性能・広帯域バンドパスフィルター **VBFZ-5500-S+** です。 4.9～6.2GHzの広い通過帯域を持ち、通過帯域内の挿入損失は2dB未満です。 最大7W（RMS）の電力に対応し、帯域外の不要信号を抑制する高周波フィルターです。 内部には温度安定性に優れたLTCC（低温同時焼成セラミックス）構造を採用し、外装には堅牢なステンレス製一体型ケースを使用しています。 5.6GHz帯のアマチュア無線機器、マイクロ波通信、送受信回路、各種RF測定・実験などに利用できます。 ### 主な特徴 - 4.9～6.2GHzの広帯域BPF - 通過帯域内挿入損失：2dB未満 - 最大通過電力：7W RMS - 優れた帯域外信号抑圧特性 - 最大17GHzまでの帯域外において30dBの抑圧特性（メーカー公称） - 温度安定性に優れたLTCC内部構造 - 堅牢なステンレス製一体型ケース - Mini-Circuits製高周波フィルター - 米国特許 US 6,943,646 に関連する構造 ### 主な仕様 - メーカー：Mini-Circuits - 型番：VBFZ-5500-S+ - 製品種類：高周波バンドパスフィルター（BPF） - 通過帯域：4900～6200MHz - 挿入損失：2dB未満（通過帯域内） - 最大通過電力：7W RMS - 帯域外抑圧：30dB、最大17GHzまで（メーカー公称の対象阻止帯域） - 内部構造：LTCC - ケース：ステンレス製一体型 - 商品状態：未使用・長期保管品 ### 用途 5.6GHz帯のアマチュア無線やマイクロ波機器をはじめ、各種高周波回路の帯域制限、不要信号の抑制、RF実験などに使用できます。 広い通過帯域を持つため、比較的広帯域の信号を扱う用途にも適しています。 なお、通過帯域外の減衰量は周波数によって異なります。詳細はメーカーの周波数特性をご確認ください。 ### 商品状態・ご注意 **未使用品ですが、長期保管品となります。** 保管や取り扱いに伴う多少の傷、汚れなどがある場合があります。 外観状態については掲載写真をご確認ください。 未使用品ですが、長期保管品のため、メーカー出荷時と同等の特性や測定精度を個別に保証するものではありません。 高周波フィルターのため、使用周波数、通過電力、接続条件などを確認のうえご使用ください。 ### メーカー参考資料 https://www.minicircuits.com/pdfs/VBFZ-5500+.pdf --- # Mini-Circuits VBFZ-5500-S+ RF Bandpass Filter **4.9–6.2GHz / 7W RMS / Unused – Long-Term Storage** Mini-Circuits VBFZ-5500-S+ high-performance wideband RF bandpass filter. This filter features a wide passband from 4900 to 6200MHz, with an insertion loss of less than 2dB within the specified passband. It supports up to 7W RMS RF power and provides excellent rejection of unwanted out-of-band signals. The internal LTCC (Low Temperature Co-fired Ceramic) structure provides good temperature stability, while the rugged stainless steel unibody construction offers mechanical durability. Suitable for 5.6GHz amateur radio applications, microwave communication equipment, RF circuits, laboratory testing, and various microwave experiments. ### Features - Wide Passband: 4900–6200MHz - Low Insertion Loss: Less than 2dB in the Passband - Maximum RF Through Power: 7W RMS - Excellent Out-of-Band Rejection - 30dB Rejection up to 17GHz in the Specified Stopband - Temperature-Stable LTCC Internal Structure - Rugged Stainless Steel Unibody Construction - Manufactured by Mini-Circuits - Associated with US Patent 6,943,646 ### Specifications - Manufacturer: Mini-Circuits - Model: VBFZ-5500-S+ - Type: RF Bandpass Filter (BPF) - Passband: 4900–6200MHz - Insertion Loss: Less than 2dB within the Passband - Maximum RF Through Power: 7W RMS - Out-of-Band Rejection: 30dB up to 17GHz within the Manufacturer-Specified Stopband - Internal Structure: LTCC - Housing: Stainless Steel Unibody - Condition: Unused / Long-Term Storage ### Applications Suitable for microwave communication systems, 5.6GHz amateur radio equipment, RF signal filtering, laboratory experiments, and other high-frequency applications. The wide passband makes this filter useful for applications requiring relatively broad RF bandwidth. Out-of-band attenuation varies with frequency. Please refer to the manufacturer's frequency response specifications for details. ### Condition / Important Notes **This is an unused item from long-term storage.** Minor scratches, cosmetic marks, or discoloration may be present due to storage and handling. Please refer to the product photos for the actual condition. Although unused, the unit has been stored for an extended period. Individual verification of original factory RF performance is not guaranteed. Please confirm the operating frequency, RF power level, and connection requirements before use. ### Manufacturer Datasheet https://www.minicircuits.com/pdfs/VBFZ-5500+.pdf
