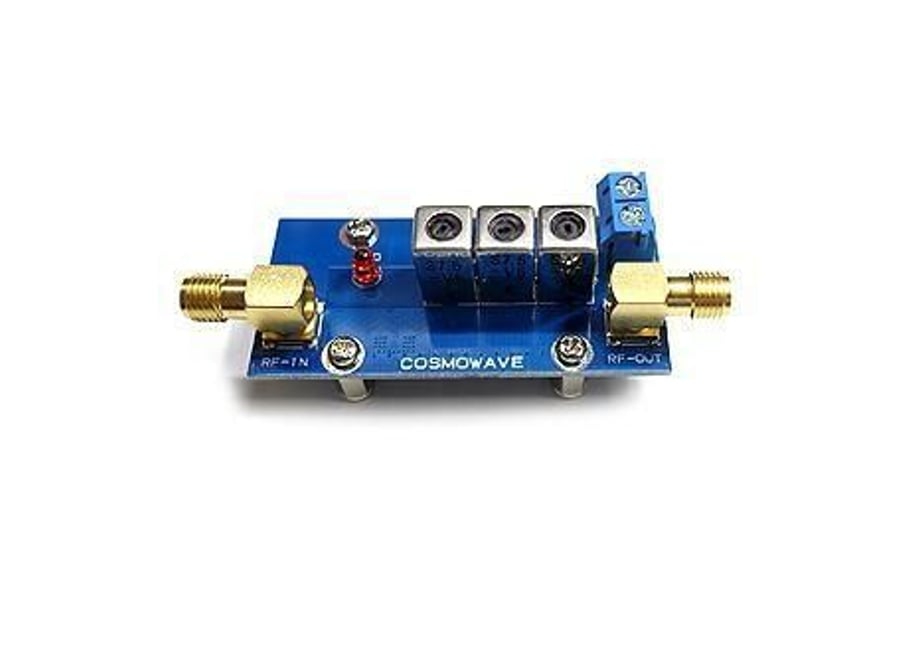

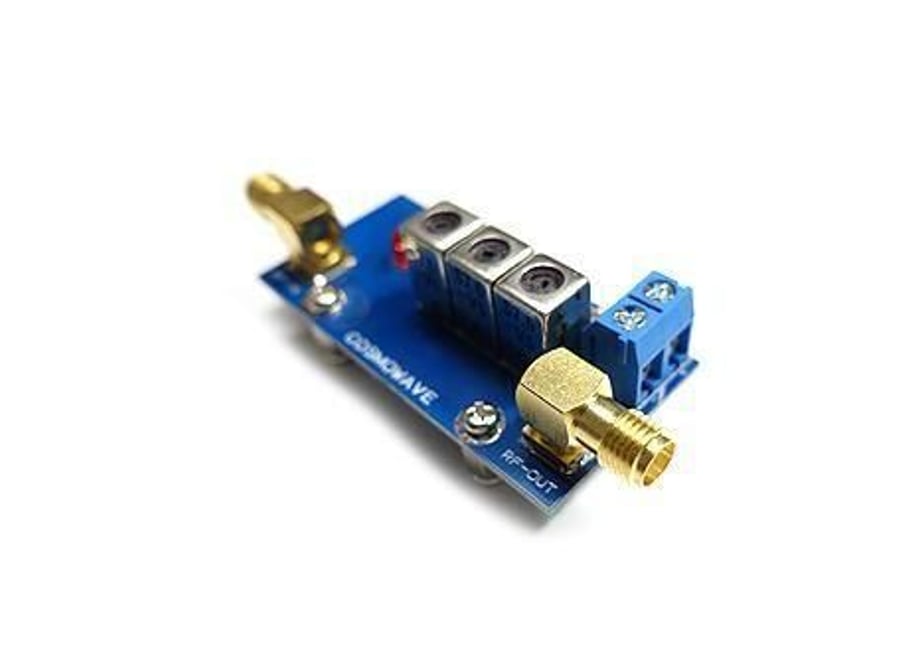

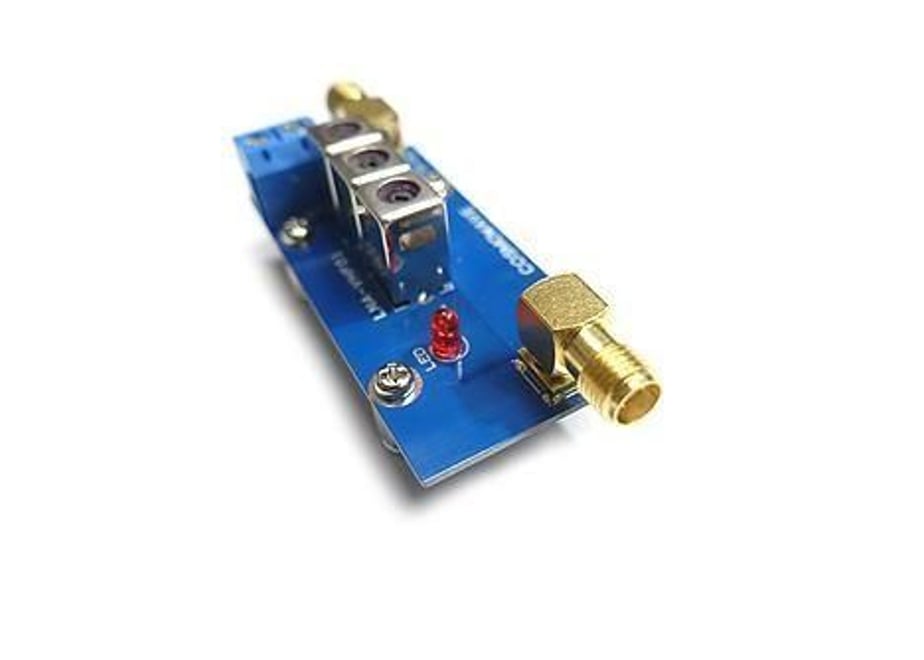

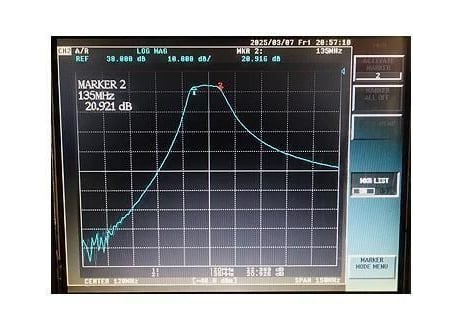

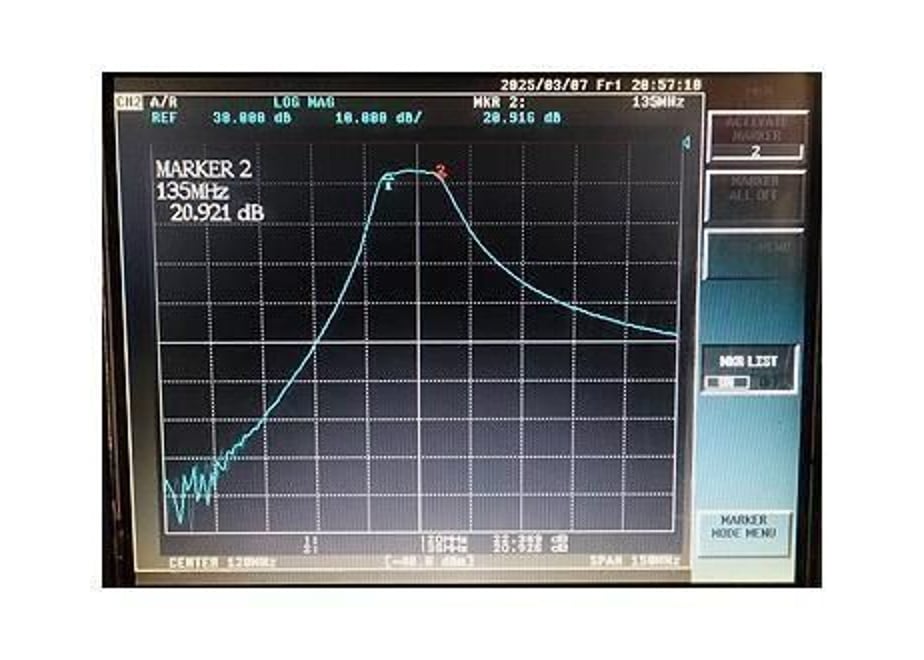

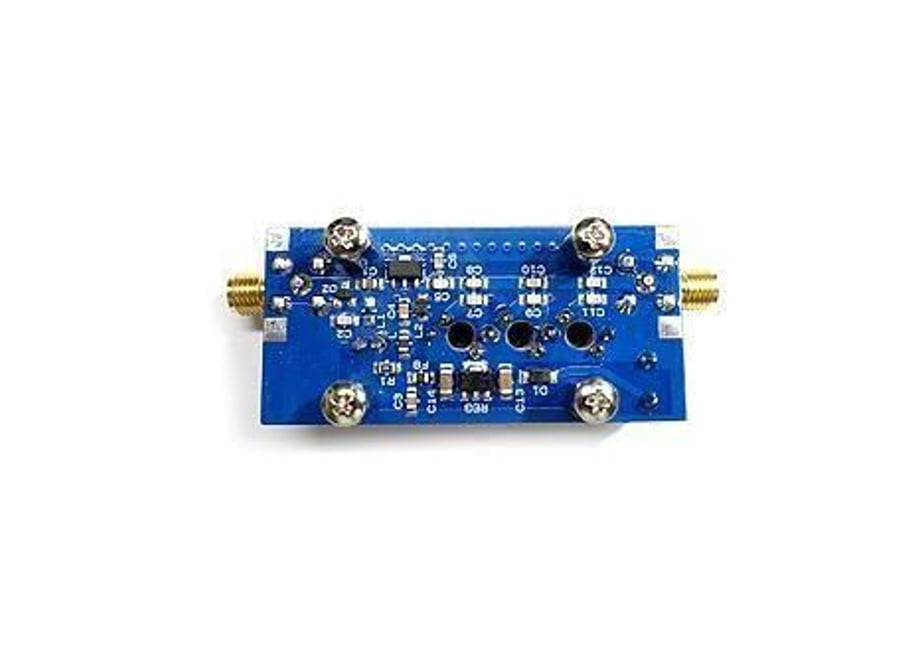

航空無線受信用　１２０ＭＨｚ～１３６ＭＨｚ帯ローノイズプリアンプ　新型 【組込み用】 この商品はユニット完成品です 入出力ＳＭＡＪコネクター、FR-4基板仕様 高利得でローノイズプリアンプです。 ○ 特徴 このＬＮＡは最新ＭＭＩＣを使用した、高性能ローノイズアンプです。 小型基板で各種機器の内蔵、実験に使用し易くなっております。 利得２０ｄＢ以上、ＮＦは０．７ｄＢの高性能LNAです。 バンドパスフィルターを実装で不要な帯域をカットしています。さらに４００ＭＨｚ帯付近の信号を大幅に減衰するトラップフィルターも実装しています。 航空無線受信用、実験用にご使用ください。 ○ 特性 ・　周波数　　　　　　　１２０ＭＨｚ～１３６ＭＨｚ帯　航空無線受信用 ・　電波形式　　　　　　ＦＭ，ＳＳＢ，ＣＷ，ＡＭ、オールモード対応 ・　電源電圧　　　　　　ＤＣ５Ｖ～１５Ｖ ・　消費電流　　　　　　約６０ｍＡ（１２Ｖ） ・　利得　　　　　　　　２０ｄＢ以上　 ・　ＮＦ　　　　　　　　０．７ｄＢ(20℃） ・　インピーダンス　　　 ５０Ω　（ＳＭＡＪコネクター） ・　最大入力　　　　　　10ｍＷ（破壊入力レベル）　 ・　１ｄＢcomp　　　　 １５ｄＢｍ（ＴＹＰ） ・　外形寸法　　　　　　５５ｍｍ×２７ｍｍ×１６ｍｍ（突起部を含まず） ※ この商品はパーツ在庫の関係で、限定数の販売となります。 ※ 詳細な説明書は有りません、回路図のみです。 ※ 使用する場合は、必ずシールドされたケースに入れてください。 ※ この商品はプリアンプユニットです。スルー回路等は実装されておりません。 ※ 性能向上のため 基板の仕様、色が変更になる場合がございます ※ 在庫切れの場合は、製作に日数をいただきますのでご了承ください（数日～１週間程度） 日本製　Made in JAPAN ● プリアンプの設置上の注意 ・必ず設置前に、数日間は卓上試験をしてみてください。 ・アンテナは八木アンテナ、またはモノバンドＧＰを使用する事。 （マルチバンドアンテナはお勧めできません、他の電波の周り込みで プリアンプが破損することが有ります） ・他のアンテナと十分距離を離してください。数ｍ以上 （プリアンプに強力な電波が入ると、他の周波数であっても壊れます。 他の周波数を運用しているときは、電源は必ずＯＦＦにすること） スルー回路が無いプリアンプは電源ＯＦＦでも、アンテナ近くで送信すると、 増幅素子やダイオードが検波して壊れますので、受信アンテナを１０ｍ以上離してください。 ・受信機の電源とプリアンプの電源は必ず共通にしてください。 （もし別電源を使う場合は、マイナス側は必ず太い線で共通にしてください） ・電源のＡＣ側に避雷器（アレスター）を設置してください。 （プリアンプは誘導雷、サージに弱い） ・同軸避雷器を設置することをお勧めします。 （プリアンプは誘導雷、サージに弱い） ・タワー、ルーフタワーの接地は十分行ってください。 （プリアンプは誘導雷、サージに弱い） プリアンプの使用方法、効果については下記リンク先をお読みください。 http://7l1wqg.jp/article/59129630.html (http://7l1wqg.jp/article/59129630.html)
