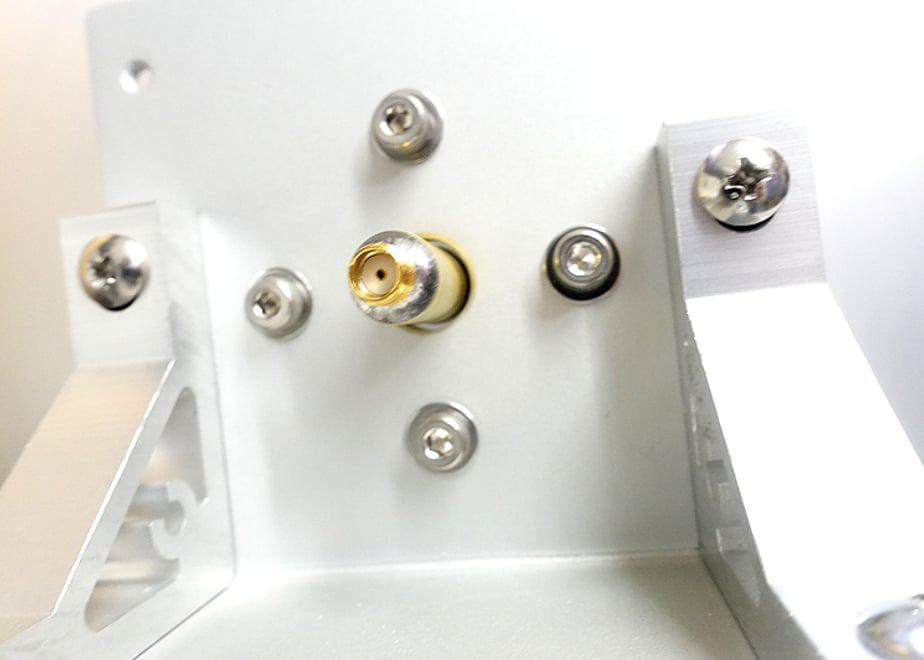

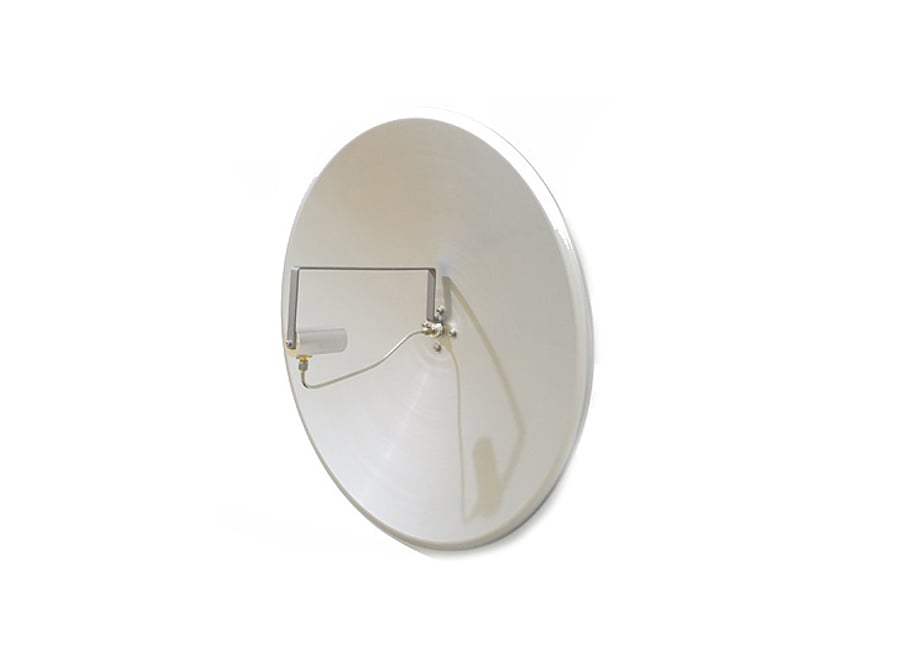

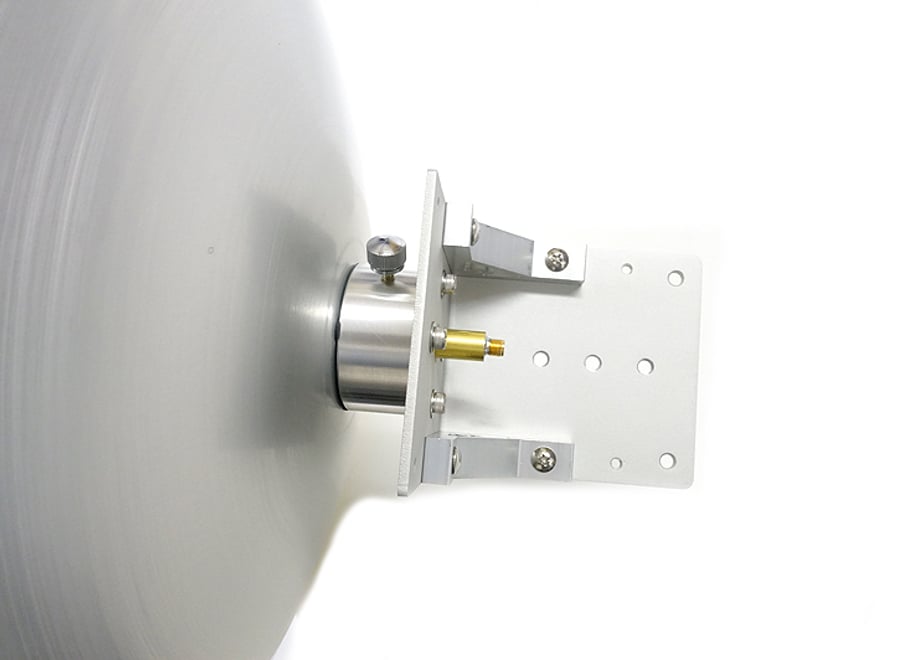

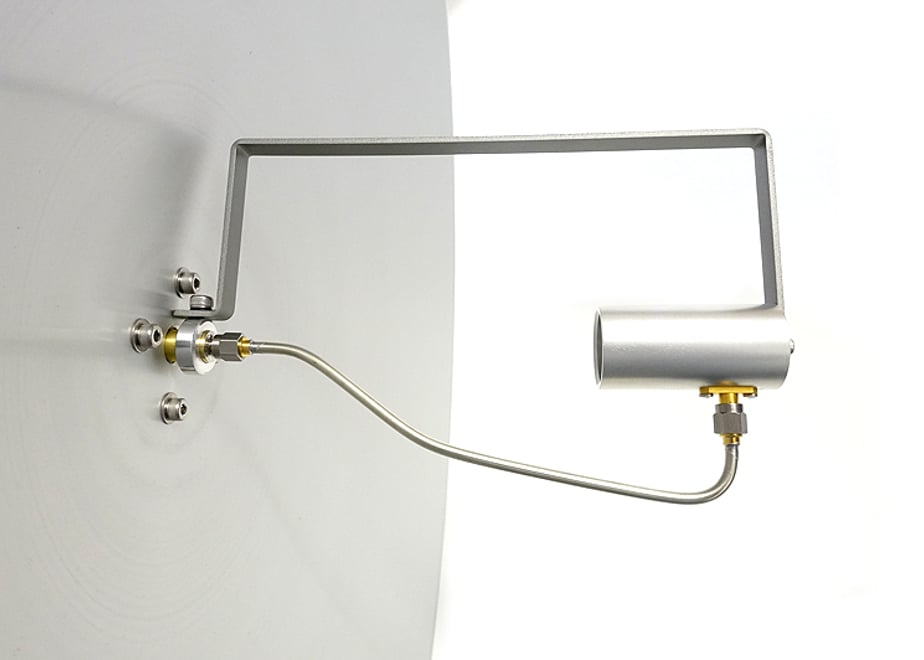

# 10GHz帯 40cm パラボラアンテナ PA10G40D **10GHz 40cm Parabolic Dish Antenna / 26dBi / IC-905 Compatible** **【重要】本製品は受注生産品です。** STORESに表示される「残り○点」は完成品在庫ではなく、製作可能な部材在庫数を示しています。 COSMOWAVEオリジナルの10GHz帯用、高利得・軽量パラボラアンテナ完成品です。 直径約40cmのアルミ製パラボラディッシュを採用し、利得26dBi（計算値）、重量約1.1kg（取付金具を含む）を実現しています。 新型モデルではディッシュの構造や取付金具を改良し、従来品より強度と耐久性を向上させました。 パラボラディッシュは国内の専門加工メーカーで製作しています。 アルミ製取付金具の多くにアルマイト処理を施し、耐食性を高めています。 三脚取付金具も新設計となり、より頑丈な構造になりました。 **工具を使用せずに分解・組立ができる構造**のため、持ち運びや移動運用にも便利です。 ICOM IC-905を使用した10GHz帯のアマチュア無線運用、SHF通信、トランスバーター、各種マイクロ波実験などにおすすめです。 ホーンアンテナを含む各部品は弊社オリジナル製品を使用しています。 現在の製品には円筒形ホーンアンテナを採用しています。 出荷前に弊社で検査・調整を行っています。 ### 主な特徴 - 10GHzアマチュア無線帯対応 - 直径約40cmの高精度アルミ製ディッシュ - 利得26dBi（計算値） - 約1.1kgの軽量設計 - 新設計の高強度三脚取付金具 - アルミ金具の多くにアルマイト処理を採用 - 工具不要で分解・組立可能 - ICOM IC-905との組み合わせに最適 - 移動運用・SHF通信・各種実験向け - 国内製作ディッシュ採用 - 出荷前検査・調整済み ### 主な仕様 - 品番：PA10G40D - 周波数範囲：10.2～10.45GHz - 中心設計周波数：10.24GHz - アンテナ利得：26dBi（計算値） - 半値角幅：±4° typ. - SWR：1.5以下（10.24GHz） - ディッシュ直径：約400mm - F/D比：0.34 - 最大入力電力：10W - 重量：約1.1kg（取付金具含む） - RFコネクター：SMA-J（SMA Female） - ディッシュ材質：アルミニウム - 取付金具：アルミ製・一部アルマイト処理 - フィードアンテナ：円筒形ホーン - 取付方式：カメラ三脚用取付金具付属 - 製造国：日本 ### 移動運用に適した設計 軽量なアルミ製ディッシュと新設計の三脚取付金具を採用しています。 工具を使わずに分解・組立ができるため、移動運用時の持ち運びや設置、撤収が容易です。 ICOM IC-905を使用した10GHz帯運用や、各種SHF通信実験に適しています。 ### 商品内容 - 40cmパラボラディッシュ - 10GHz帯ホーンアンテナ - フィード支持部品 - 三脚取付金具 - アンテナ組立用部品 ※写真に写っているカメラ三脚は付属しません。 ### ご注意 本製品はアマチュア無線および各種マイクロ波実験向けに設計されています。その他の用途での性能は保証しておりません。 アンテナは分解した状態で発送します。お客様にて組立をお願いいたします。 現在のホーンアンテナは円筒形です。掲載写真とホーン形状が異なる場合があります。 製造・加工工程上、性能に影響しない程度の傷、汚れ、加工跡などがある場合があります。 利得26dBiは計算値です。実測保証値ではありません。 **受注生産品：納期 約1～2ヶ月** 完成次第、順次発送いたします。 ※表示される在庫数量は部材在庫です。完成品在庫ではありません。 他の周波数や特注仕様についてもご相談ください。弊社では各種マイクロ波アンテナの特注製作にも対応しています。 **日本製 / Made in Japan** --- # 10GHz 40cm Parabolic Dish Antenna **PA10G40D / 26dBi / Portable Operation / IC-905 Compatible** **IMPORTANT: This product is made to order.** The stock quantity displayed on the online store represents available components for manufacturing, not finished-product inventory. COSMOWAVE original high-gain, lightweight 10GHz parabolic dish antenna system. The antenna features a precision-manufactured aluminum dish approximately 40cm in diameter, with a calculated gain of 26dBi and a total weight of approximately 1.1kg, including the mounting hardware. The newly improved model features a stronger dish structure and redesigned mounting brackets for increased mechanical strength and durability. The aluminum parabolic dish is manufactured by a specialized precision fabrication company in Japan. Many of the aluminum mounting components are anodized to improve corrosion resistance. The newly designed tripod mounting bracket provides improved strength and stability. **The antenna can be assembled and disassembled without tools**, making it particularly suitable for portable microwave operation. Ideal for 10GHz amateur radio communication, ICOM IC-905 operation, SHF communication, transverters, and various microwave experiments. The antenna system uses COSMOWAVE original components, including the horn feed antenna. The current version is equipped with a cylindrical horn feed. Each antenna is inspected and adjusted by COSMOWAVE before shipment. ### Features - Designed for the 10GHz amateur radio band - Precision-manufactured 40cm aluminum dish - Calculated gain of 26dBi - Lightweight construction, approx. 1.1kg - Redesigned heavy-duty tripod mounting bracket - Anodized finish on many aluminum mounting parts - Tool-free assembly and disassembly - Suitable for ICOM IC-905 operation - Ideal for portable SHF communication - Made-in-Japan parabolic dish - Inspected and adjusted before shipment ### Specifications - Model: PA10G40D - Frequency Range: 10.2–10.45GHz - Design Center Frequency: 10.24GHz - Antenna Gain: 26dBi (Calculated) - Half-Power Beamwidth: ±4° typ. - SWR: 1.5 or less at 10.24GHz - Dish Diameter: Approx. 400mm - F/D Ratio: 0.34 - Maximum RF Input Power: 10W - Weight: Approx. 1.1kg (Including Mounting Hardware) - RF Connector: SMA Female - Dish Material: Aluminum - Mounting Hardware: Aluminum, Partially Anodized - Feed Antenna: Cylindrical Horn - Mounting: Camera Tripod Mounting Bracket Included - Country of Manufacture: Japan ### Designed for Portable Microwave Operation The lightweight aluminum dish and redesigned tripod mounting bracket provide a practical antenna system for portable microwave operation. The antenna can be assembled and disassembled without tools, making transportation, setup, and removal convenient. It is especially suitable for 10GHz amateur radio operation with the ICOM IC-905 and various SHF communication experiments. ### Package Contents - 40cm Parabolic Dish - 10GHz Horn Feed Antenna - Feed Support Components - Tripod Mounting Bracket - Antenna Assembly Hardware Camera tripod shown in the product photos is not included. ### Important Notes This antenna is designed for amateur radio and microwave experimental applications. Performance for other applications is not guaranteed. The antenna is shipped disassembled and requires assembly by the customer. The current version uses a cylindrical horn feed, which may differ from the shape shown in some product photos. Minor scratches, cosmetic marks, or manufacturing imperfections may be present. These do not affect normal antenna performance. The specified 26dBi gain is a calculated value, not a guaranteed measured value. **Made to Order — Lead Time: Approx. 1–2 Months** Orders will be shipped as soon as production is completed. The displayed stock quantity represents component availability and does not indicate finished-product inventory. Custom frequencies and special antenna configurations may also be available. Please contact COSMOWAVE for details. **Made in Japan**
