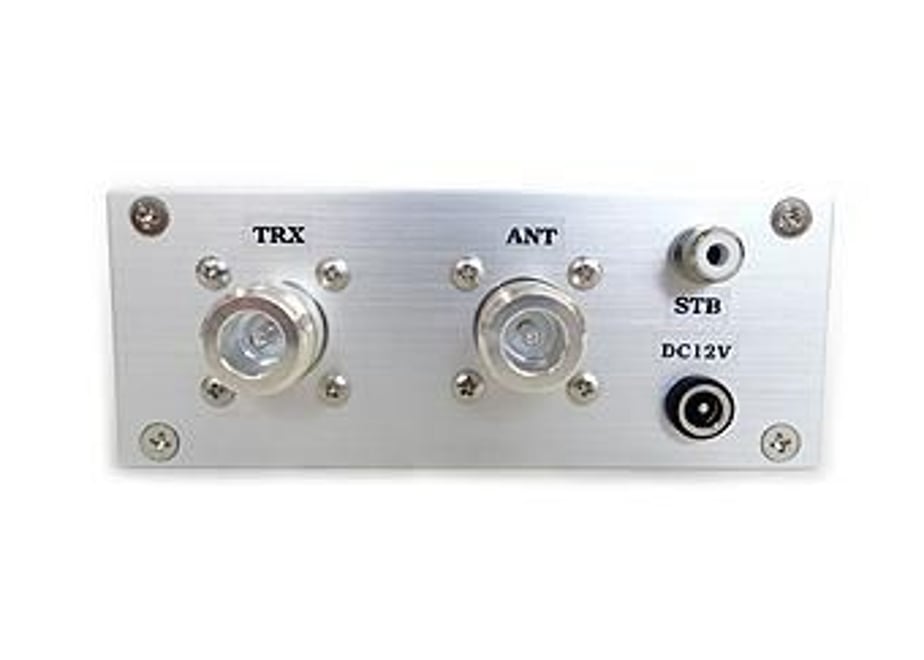

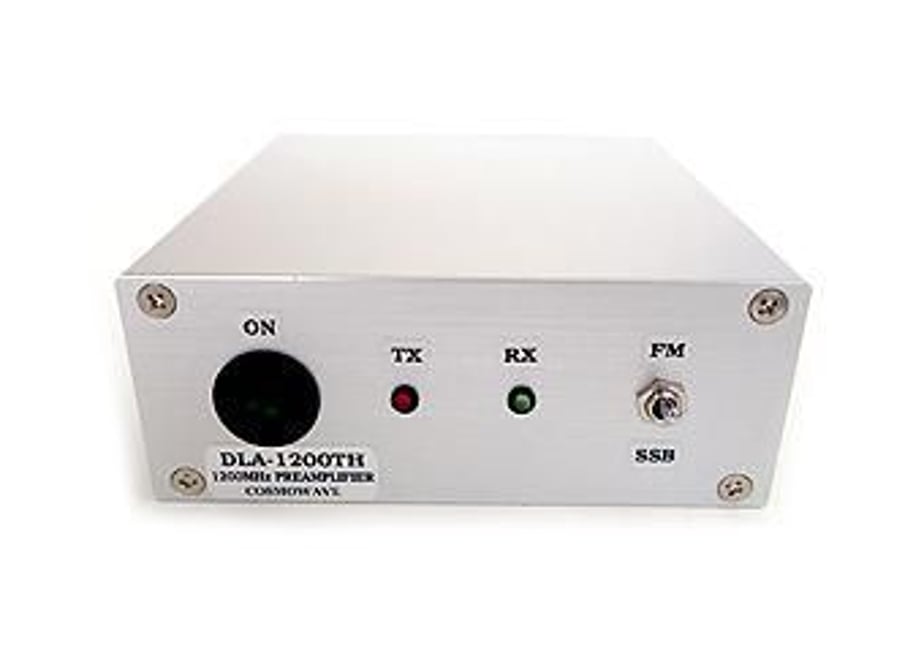

【重要】本商品は受注生産品です。「残り○点」は完成品在庫ではなく、製作可能な部材在庫数を示しています。 # 1200MHz帯 卓上型ローノイズプリアンプ **1200MHz Low Noise Preamplifier / BPF Built-in / RF Bypass** **【重要】本製品は受注生産品です。** STORESに表示される「残り○点」は完成品在庫ではなく、製作可能な部材在庫数を示しています。 **受注生産・数量限定品：納期 約1～2ヶ月** 1200MHz帯アマチュア無線用の高性能・高利得卓上型ローノイズプリアンプです。 低雑音pHEMTとMMICを組み合わせた高性能LNAを採用し、利得27dB以上（代表値28dB）、雑音指数NF 0.5dBの低雑音特性を実現しています。 弊社オリジナルの最新型 **LNA-BPF1200EX2** を内蔵し、1200MHz帯バンドパスフィルター（BPF）によって帯域外の不要信号を抑制します。 キャリアコントロール機能とOFFスルー回路を搭載しているため、トランシーバーや受信機と組み合わせて使用できます。 入出力にはN型メス（N-J）コネクターを採用しています。 1200MHz帯のFM、SSB、CW、AMなど、各種モードに対応しています。 ### 主な特徴 - 高利得27dB以上（代表値28dB） - 低雑音指数 NF 0.5dB - 低雑音pHEMT＋MMIC構成 - LNA-BPF1200EX3内蔵 - 1200MHz帯バンドパスフィルター内蔵 - キャリアコントロール機能搭載 - OFFスルー（RFバイパス）回路搭載 - 強制スタンバイ制御対応 - N型メス入出力コネクター - FM・SSB・CW・AMなどオールモード対応 - 卓上型アルミケース仕様 - 日本国内設計・製造 ### 主な仕様 - 周波数：1200MHz帯アマチュアバンド - 対応モード：FM / SSB / CW / AM ほか - 利得：27dB以上（代表値28dB） - 雑音指数（NF）：0.5dB - インピーダンス：50Ω - 入出力コネクター：N-J（N型メス） - 内蔵LNA：LNA-BPF1200EX3 - 内蔵フィルター：1200MHz帯BPF - 最大通過電力：10W　（回路スルー時） - 電源電圧：DC12～13.8V - 消費電流：約70mA（DC12V） - 制御方式：キャリアコントロール / 強制スタンバイ - RFスルー機能：あり（OFFスルー） - 外形寸法：W110 × H40 × D120mm（突起部を除く） - 重量：約550g（ACアダプターを除く） - 製造国：日本 ### 受信感度の改善に 受信感度が十分でない無線機や、比較的古い1200MHz帯トランシーバーなどの受信性能改善におすすめです。 低雑音・高利得のプリアンプにより、受信系の雑音特性改善が期待できます。 ただし、すでに受信感度が良好な無線機では、効果が小さい場合や改善が得られない場合があります。 実際の効果は、受信機の性能、アンテナ、給電線損失、周囲の電波環境などによって異なります。 ### プリアンプ設置・使用上のご注意 **1．設置前の動作確認** 本設置の前に、数日間の卓上試験を行い、動作状態や送受信切替を十分に確認してください。 **2．使用アンテナについて** 八木アンテナ、または1200MHz帯専用のモノバンドGPアンテナの使用をおすすめします。 マルチバンドアンテナは、他周波数の強い電波が入力される可能性があるため、推奨していません。 **3．他の送信アンテナとの距離** 他の送信アンテナから十分な距離を確保してください。 強力なRF信号が入力されると、周波数が異なる場合でもプリアンプが破損する可能性があります。 他の周波数で送信する場合は、本製品の電源をOFFにしてください。ただし、電源OFFだけで強いRF信号から保護できるとは限りません。必要に応じてアンテナの分離やRF切替・保護対策を行ってください。 特にスルー回路を持たないプリアンプでは、電源OFF時でも強いRF信号によって増幅素子やダイオードが破損することがあります。 **4．電源・接地について** 受信機とプリアンプは、できるだけ共通の電源を使用してください。 別電源を使用する場合は、マイナス側（GND）を適切に共通接続してください。 **5．雷サージ対策** プリアンプは誘導雷や電源サージに弱いため、適切な保護対策を行ってください。 - 電源側への適切なサージ保護器の設置 - アンテナ同軸系への同軸避雷器の設置 - タワー・ルーフタワーの適切な接地 なお、避雷器や接地によって落雷被害を完全に防げるものではありません。雷の接近時には運用を中止し、安全を優先してください。 ### 商品について 本製品はアマチュア無線および各種実験用途向けです。 防水構造ではありません。雨水や結露の影響を受ける場所では使用しないでください。 ACアダプター付き仕様もございます。商品一覧からお選びください。 部材在庫の都合により、数量限定での受注生産となります。 **納期：約1～2ヶ月（製作状況により変動します）** ※表示される在庫数量は部材在庫です。完成品在庫ではありません。 **日本製 / Made in Japan** --- # 1200MHz Desktop Low Noise Preamplifier **27dB+ Gain / NF 0.5dB / Built-in BPF / RF Bypass** **IMPORTANT: This product is made to order.** The stock quantity displayed in the online store represents available components for manufacturing, not finished-product inventory. **Made to Order / Limited Production — Lead Time: Approx. 1–2 Months** High-performance, high-gain desktop low noise preamplifier designed for the 1200MHz amateur radio band. The amplifier uses a low-noise pHEMT and MMIC configuration, providing a gain of at least 27dB (28dB typical) and a noise figure of 0.5dB. It incorporates COSMOWAVE's latest **LNA-BPF1200EX2** amplifier module, featuring a built-in 1200MHz band-pass filter to suppress unwanted out-of-band signals. The built-in carrier control and RF bypass (OFF-through) circuit allow operation with compatible transceivers and receivers. N-type female RF connectors are provided for both input and output. Suitable for FM, SSB, CW, AM, and other operating modes in the 1200MHz amateur radio band. ### Features - High Gain: 27dB minimum (28dB typical) - Low Noise Figure: 0.5dB - Low-Noise pHEMT + MMIC Design - Built-in LNA-BPF1200EX3 Module - Integrated 1200MHz Band-Pass Filter - Built-in Carrier Control - RF Bypass / OFF-Through Circuit - Forced Standby Control - N-Type Female RF Connectors - All-Mode Operation - Desktop Enclosure - Designed and Manufactured in Japan ### Specifications - Frequency: 1200MHz Amateur Radio Band - Operating Modes: FM / SSB / CW / AM and Others - Gain: 27dB minimum (28dB typical) - Noise Figure: 0.5dB - Impedance: 50Ω - RF Connectors: N Female (Input / Output) - Built-in LNA Module: LNA-BPF1200EX3 - Built-in Filter: 1200MHz Band-Pass Filter - Maximum RF Through Power: 10W - Supply Voltage: DC12–13.8V - Current Consumption: Approx. 70mA at DC12V - Control: Carrier Control / Forced Standby - RF Bypass: Built-in OFF-Through Circuit - Dimensions: W110 × H40 × D120mm (Excluding Protrusions) - Weight: Approx. 550g (Excluding AC Adapter) - Country of Manufacture: Japan ### Improving Receiver Performance This preamplifier is particularly suitable for older 1200MHz transceivers or receivers with relatively poor sensitivity. Its low-noise, high-gain design may improve the overall receiver noise performance. However, improvement may be limited or not noticeable when used with receivers that already have excellent sensitivity. Actual results depend on receiver performance, antenna characteristics, feedline loss, and the surrounding RF environment. ### Installation and Operating Precautions **1. Initial Testing** Before permanent installation, perform several days of bench testing to verify correct operation and transmit/receive switching. **2. Recommended Antennas** Use a dedicated 1200MHz Yagi antenna or single-band ground-plane antenna. Multiband antennas are not recommended because strong signals from other frequency bands may cause damage to the preamplifier. **3. Separation from Transmitting Antennas** Maintain sufficient separation from other transmitting antennas. Strong RF signals may damage the preamplifier even when transmitted on different frequencies. Turn off the preamplifier when transmitting on other frequency bands. However, turning off the power alone does not necessarily protect the amplifier from strong RF signals. Adequate antenna separation and RF protection measures may still be required. Preamplifiers without an RF bypass circuit may be damaged by strong nearby transmissions even when powered off. **4. Power Supply and Grounding** Whenever possible, use a common DC power supply for the receiver and preamplifier. If separate power supplies are used, ensure that their negative/GND connections are properly bonded. **5. Lightning and Surge Protection** Low-noise preamplifiers are sensitive to induced lightning surges and electrical transients. Appropriate protection measures are recommended, including: - Surge protection on the power supply system - Coaxial lightning arresters - Proper grounding of antenna towers and roof towers Lightning protection devices cannot guarantee complete protection against lightning damage. Stop operation during nearby thunderstorms and follow appropriate safety precautions. ### Additional Notes This product is intended for amateur radio and experimental applications. The enclosure is not waterproof. Protect it from rain, moisture, and condensation. A version with an AC adapter is also available. Please select the appropriate product from our store. Production is limited by component availability. **Made to Order — Lead Time: Approx. 1–2 Months** The displayed stock quantity represents component availability and does not indicate finished-product inventory. **Made in Japan**
