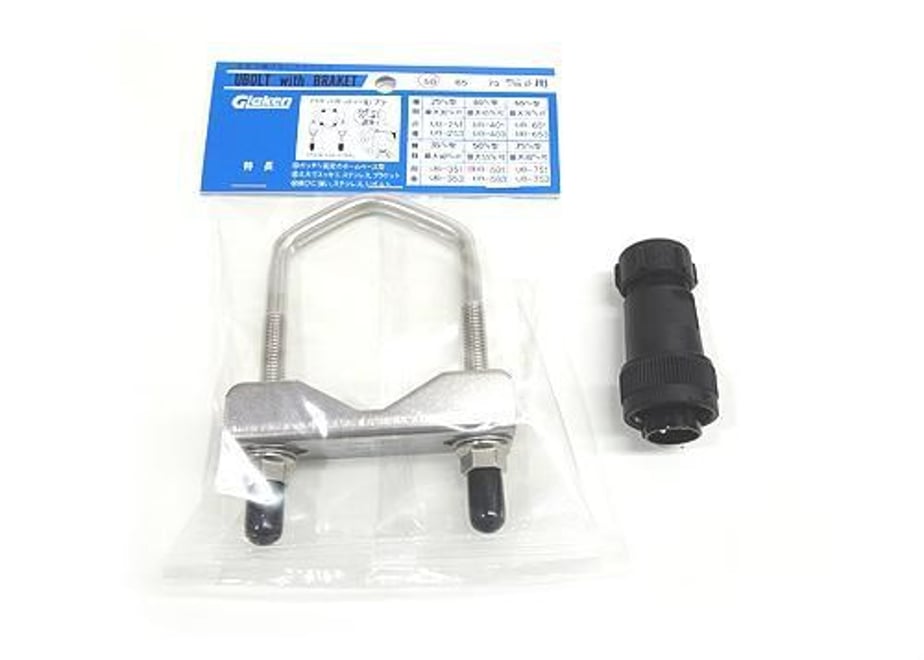

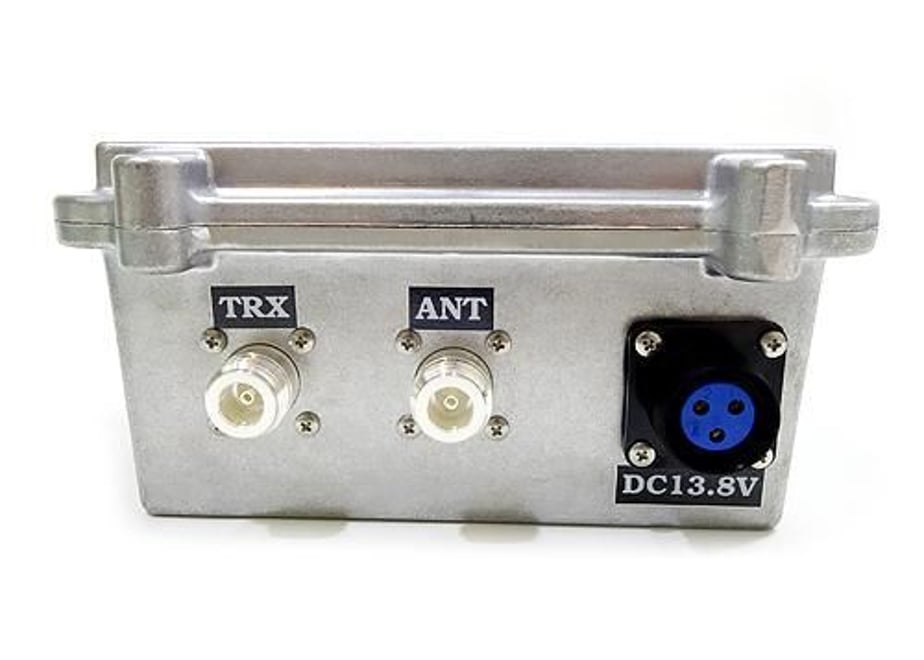

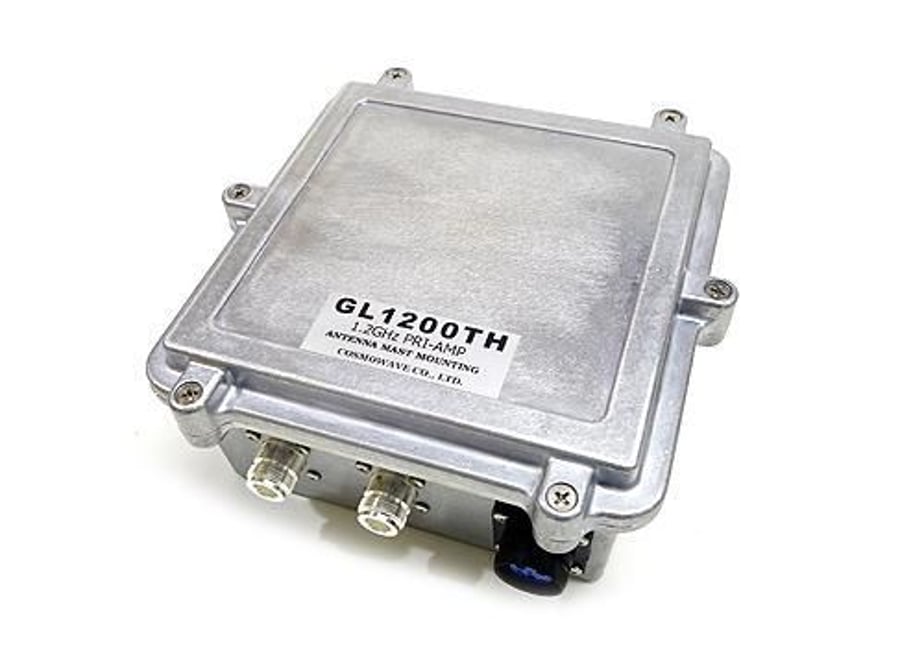

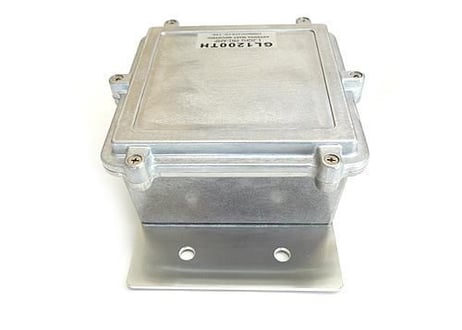

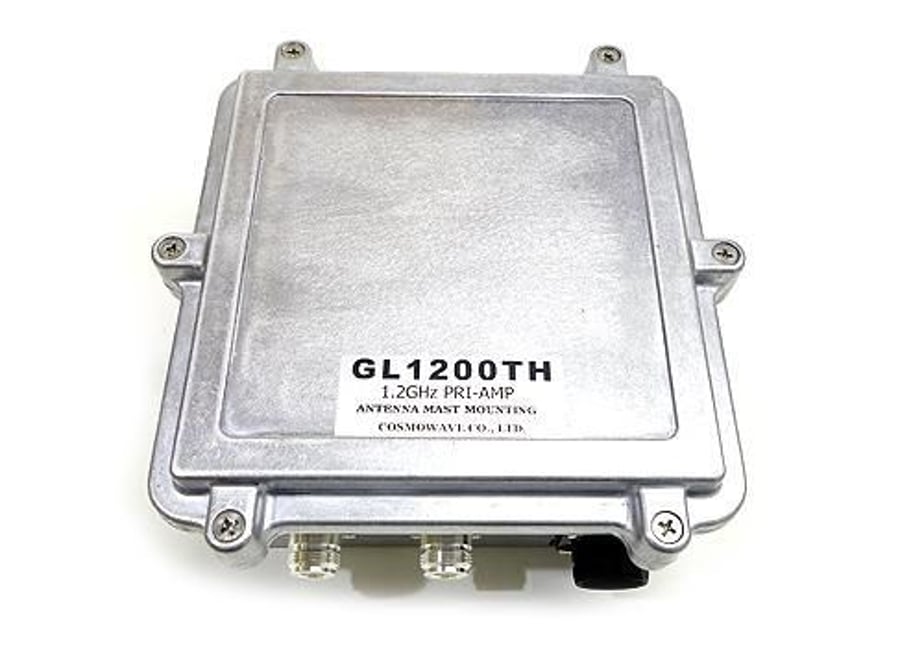

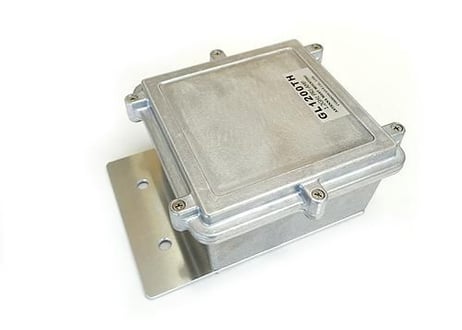

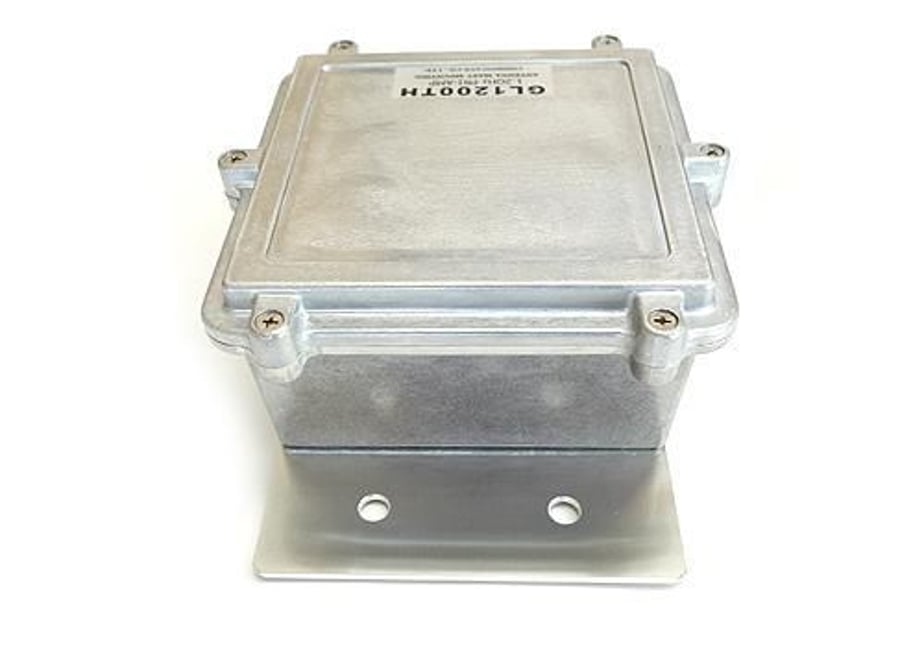

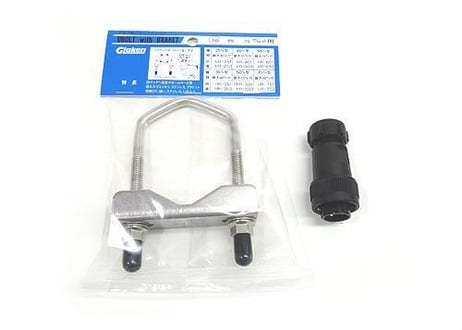

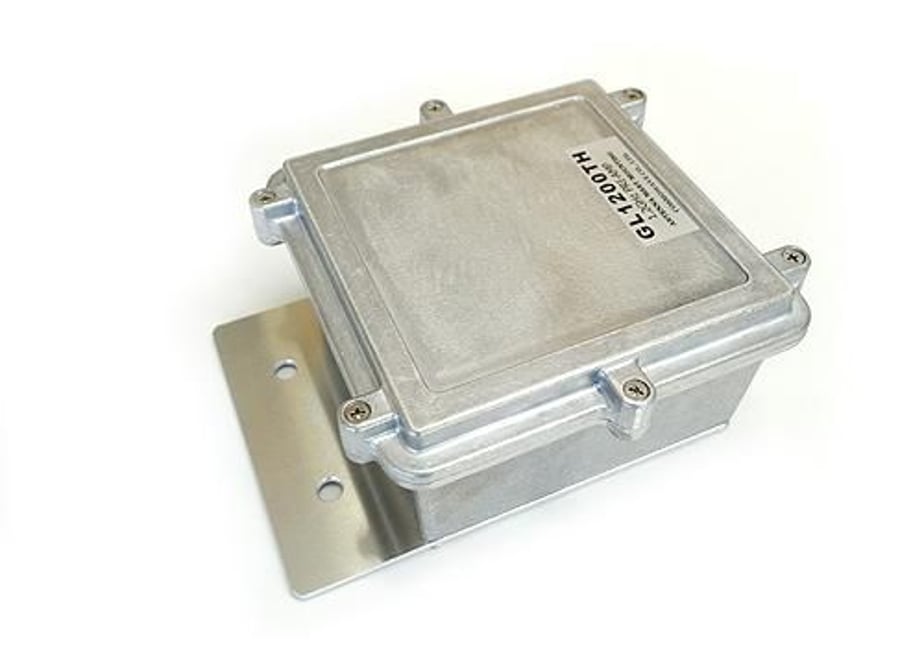

★　受信アンプ・受注生産品　★ 新型になりました！！ アンテナ直下型１２００ＭＨｚ帯ローノイズプリアンプ 　屋外用受信アンプ オフ・スルー回路付き ご注文時に、Ｕボルトサイズ、電源ケーブルの有無をご選択ください。 入出力ＮＪコネクター、キャリアコントロール内蔵　屋外用 受注生産品 ○ 特徴 このＬＮＡは最新pＨＥＭＴ＋ＭＭＩＣを使用した、高性能ローノイズアンプです。 最新のLNA-BPF1200EX2を内蔵しております。 完成品ですので すぐにご使用いただけます。小型で使用しやすくなっております。 利得２8ｄＢ、ＮＦは０．5ｄＢ実測値）の高性能LNAです。 １２００ＭＨｚ帯バンドパスフィルターを実装で不要な帯域をカットしています。 キャリアコントロール制御、ＯＦＦスルー回路でトランシーバー、受信機、共にご使用いただけます。 アマチュア無線用、実験用にご使用ください。 ○ 特性 ・　周波数　　　　　　　１２００ＭＨｚ帯アマチュアバンド ・　電波形式　　　　　　ＦＭ，ＳＳＢ，ＣＷ，ＡＭ、オールモード対応 ・　電源電圧　　　　　　ＤＣ１２Ｖ～１３．８Ｖ ・　消費電流　　　　　　約１００ｍＡ（１２Ｖ） ・　利得　　　　　　　　２8ｄＢ以上　 ・　ＮＦ　　　　　　　　０．5ｄＢ以下 ・　インピーダンス　　　５０Ω　（ＮＪコネクター） ・　最大入力　　　　　　１０Ｗ　 ・　制御方式　　　　　　キャリアコントロール、強制スタンバイ ・　外形寸法　　　　　　W１８０ｍｍ×H８５ｍｍ×Ｌ２１０ｍｍ（突起部を含まず） ・　重量　　　　　　　　１．３Ｋｇ ・　アルミダイカスト防水構造　ステンレスＵボルト５５φ、６５φ付属 ・　電源コネクター　　　　七星製3Ｐワンタッチ防水コネクター（電源用3Ｐケーブルは別途ご用意ください） ＊電源ＯＦＦで回路スルーになりますが、通過損失が約1dBあります。 ＊最大電圧は１４Ｖです。過電圧にご注意ください。 ＊屋外での設置は、ＮＪコネクターが必ず下側になるように設置してください。 ＊取付板の寸法は55φ、65φ共に同じです。（Uボルトの違いのみ） ＊電源用３Ｐケーブルはご相談ください。（0.5mm3芯-20m～　VCTF-0.5-3） ＊電源コネクターはNRW-203-PM6が標準添付品です。 ※ この商品はパーツ在庫の関係で、限定数の販売となります。（受注生産） ※ 製作に日数をいただきますのでご了承ください（受注生産1～2ヶ月程度） ※ 上記在庫数量は、部材在庫です。受注生産となります。 ※ 防水構造で、アンテナ直下に設置が可能です。 ※ ３Ｐ（３芯）電源ケーブルは、別途ご用意ください。（VAVCTF-0.5-3等） ※ 仕様は変更になる事がございます。 受注生産品につき、納期は1～2ヶ月です。 ● 直下型プリアンプの設置上の注意 ・必ず設置前に、数日間は卓上試験をしてみてください。 ・アンテナは八木アンテナ、またはモノバンドＧＰを使用してください。 （マルチバンドＧＰはお勧めできません、他の電波の周り込みで プリアンプが破損することがあります） ・他のアンテナと十分距離を離してください。数ｍ以上 （プリアンプに強力な電波が入ると、他の周波数であっても壊れます。 他の周波数を運用しているときは、電源は必ずＯＦＦにすること） ・屋外での設置は、ＮＪコネクターが必ず下側になるように設置してください。 （アンテナコネクター等は融着テープで防水処理をしてください） ・無線機の電源とプリアアンプの電源は必ず共通にしてください。 （もし別電源を使う場合は、マイナス側は必ず太い線で共通にしてください） ・安定化電源のＡＣ側に避雷器（アレスター）を設置してください。 （プリアンプは誘導雷、サージに弱い） ・同軸避雷器を設置することをお勧めします。 （プリアンプは誘導雷、サージに弱い） ・タワー、ルーフタワーの接地は十分行ってください。 （プリアンプは誘導雷、サージに弱い） ● 直下プリアンプの運用上の注意 ・ＰＴＴを頻繁にＯＮ、ＯＦＦしないでください。 ＰＴＴをカチャカチャと押すと、同軸リレーの切り替えの タイミングがズレて、破損の原因となります。 ・ＳＳＢで使用する場合は、必ず強制スタンバイで使用し ＰＴＴをＯＮの後、一息ついてから発音すると、安全です。 ・スルー回路の通過電力は最大10Ｗです。　10Ｗを超えないようにしてください。 日本製　Made in JAPAN
