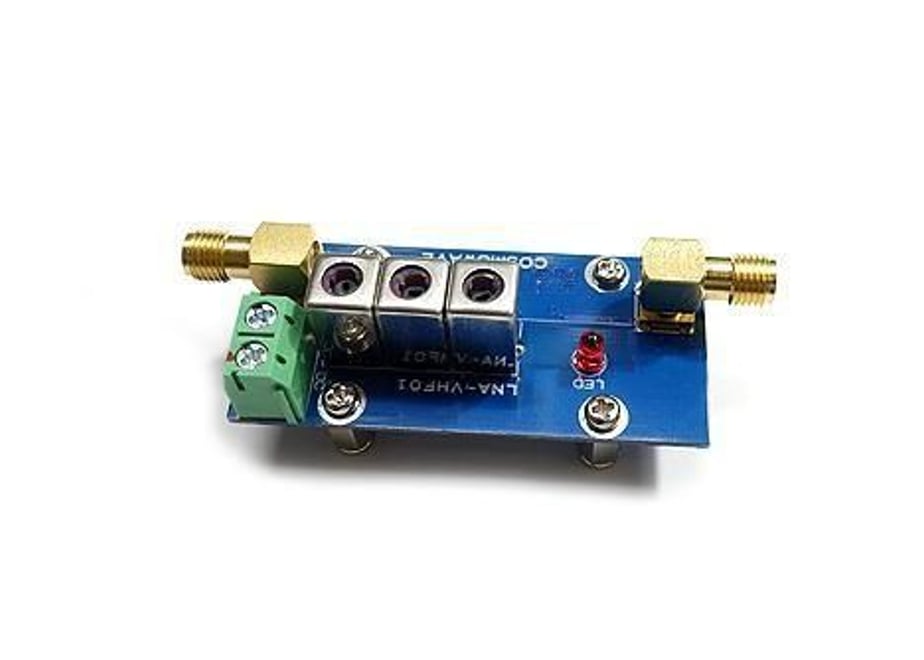

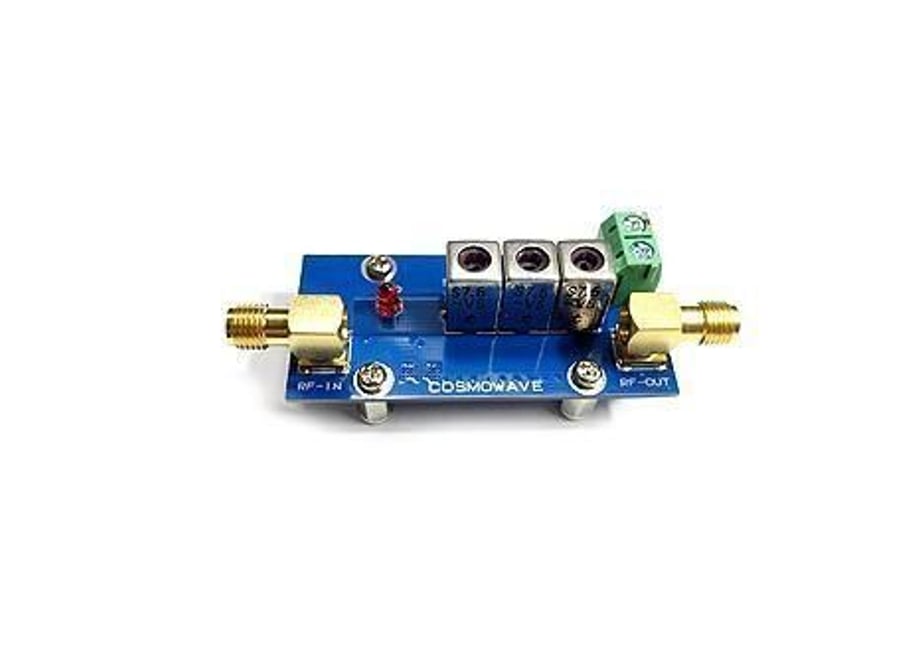

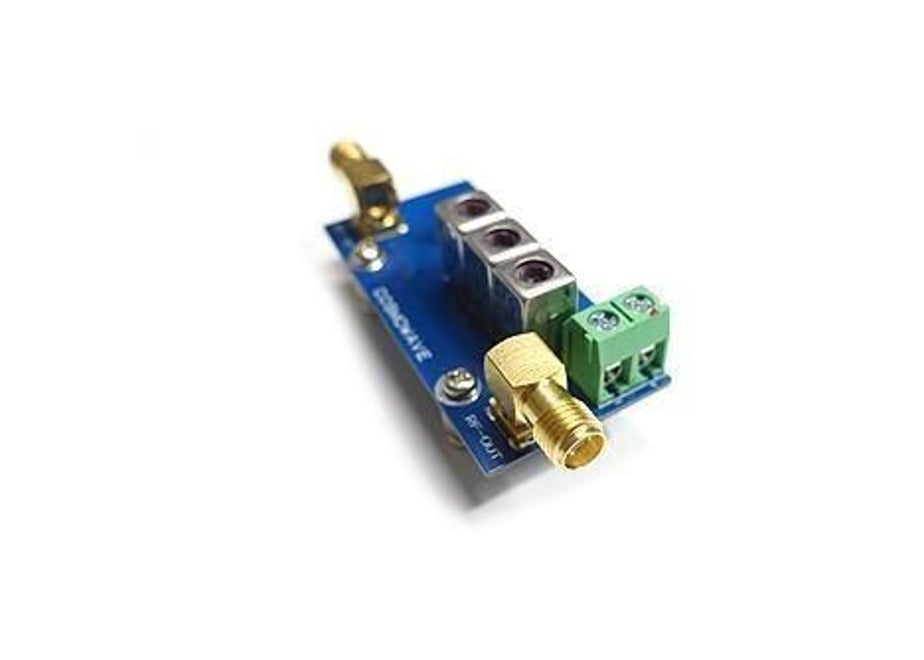

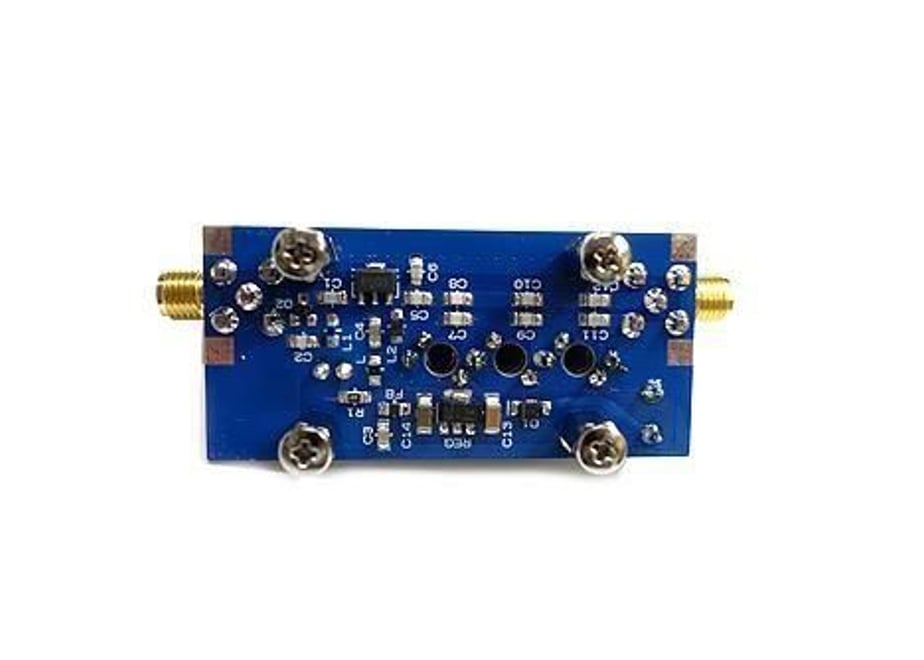

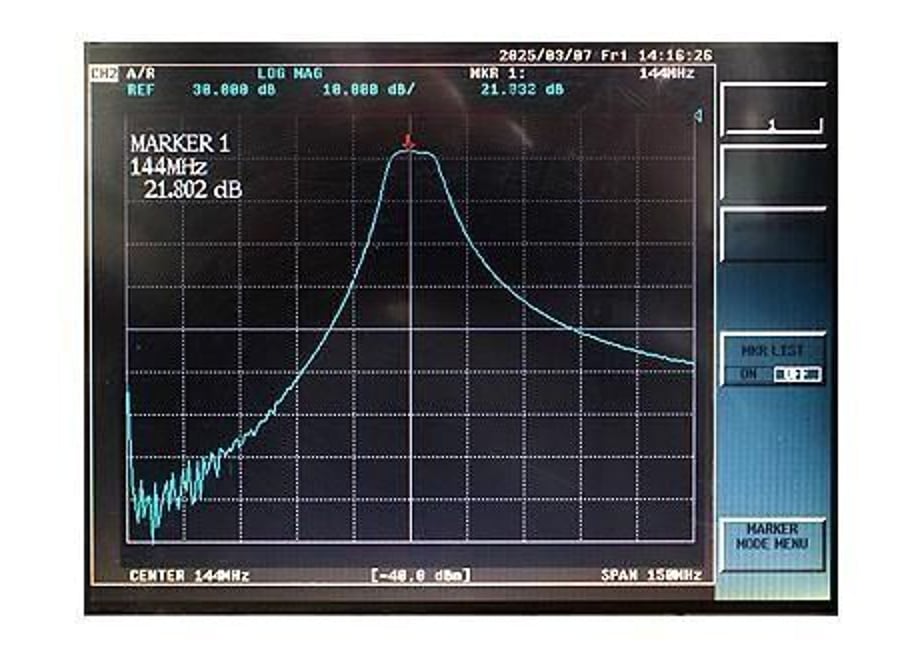

最新型１４４ＭＨｚ帯ローノイズプリアンプ LNA-BPF144C 【組込み用】 この商品はユニット完成品です 入出力ＳＭＡＪコネクター、FR-4基板仕様 高利得でローノイズプリアンプです。 ○ 特徴 このＬＮＡは最新ＭＭＩＣを使用した、高性能ローノイズアンプです。 小型基板で各種機器の内蔵、実験に使用し易くなっております。 利得２１ｄＢ以上、ＮＦは０．６ｄＢの高性能LNAです。 １４４ＭＨｚ帯バンドパスフィルターを実装で不要な帯域をカットしています。さらに４３０ＭＨｚ帯の信号を大幅に減衰するトラップフィルターも実装しています。 アマチュア無線用、実験用にご使用ください。 ○ 特性 ・　周波数　　　　　　　１４４ＭＨｚ帯アマチュアバンド ・　電波形式　　　　　　ＦＭ，ＳＳＢ，ＣＷ，ＡＭ、オールモード対応 ・　電源電圧　　　　　　ＤＣ６Ｖ～１５Ｖ ・　消費電流　　　　　　約６０ｍＡ（１２Ｖ） ・　利得　　　　　　　　２１ｄＢ以上　 ・　ＮＦ　　　　　　　　０．６ｄＢ ・　インピーダンス　　　５０Ω　（ＳＭＡＪコネクター） ・　最大入力　　　　　　10ｍＷ（破壊入力レベル）　 ・　１ｄＢcomp　　　　 １５ｄＢｍ（ＴＹＰ） ・　外形寸法　　　　　　５５ｍｍ×２7ｍｍ×１６ｍｍ（突起部を含まず） ※ この商品はパーツ在庫の関係で、限定数の販売となります。 ※ 詳細な説明書は有りません、回路図、実装図のみです。 ※ 使用する場合は、必ずシールドされたケースに入れてください。 ※ この商品はプリアンプユニットです。スルー回路等は実装されておりません。 ※ 性能向上のため 基板の仕様、色が変更になる場合がございます ※ 上記在庫数量は、部材在庫です。受注生産となります。 日本製　Made in JAPAN
