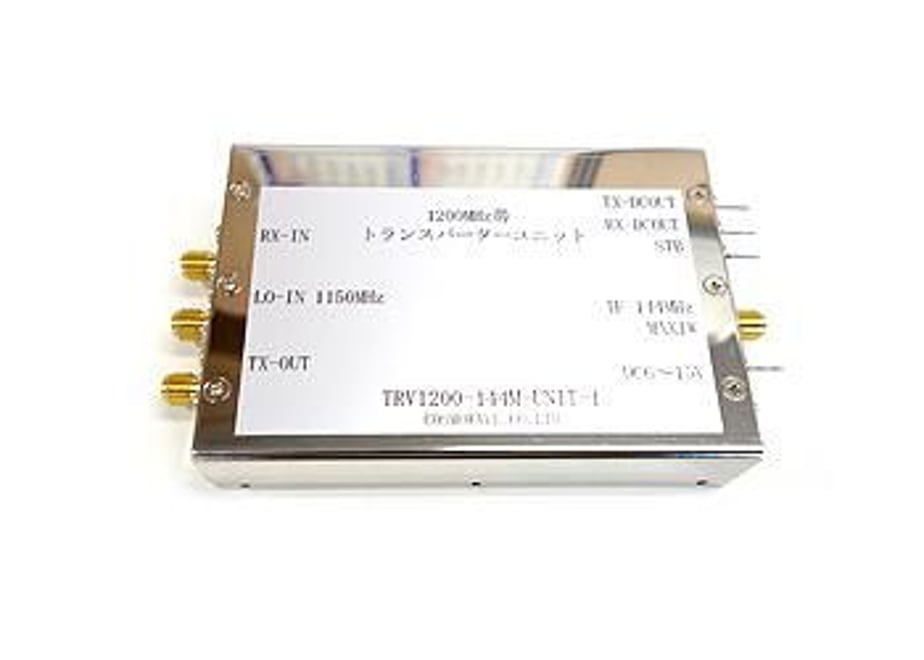

コスモウェーブのトランスバーターは性能が違います！！ １２００ＭＨｚ帯アマチュアバンド用トランスバーターユニットです。小型で高性能です。 最新のＭＭＩＣを使用した、小型、省電力のトランスバーターユニットです。 フィルターを強化し、キャリコン回路も新型になり、更に安定動作と高性能化を実現しました。 調整済みで、直ぐに使用できます。 商品には部品実装図とブロック図と簡易な説明書が添付します。 この製品はユニット本体なので、動作させるためには、別途ローカル発信器と出力側の同軸リレーが必要です。 仕様 ・電源電圧：ＤＣ６Ｖ～ＤＣ１５Ｖ ・消費電流：受信時　２００ｍＡ、送信時　２５０ｍＡ ・ＩＦ周波数：１４４ＭＨｚ帯 ・ＩＦ入力：最大入力１Ｗまで（０．５Ｗ以下でも動作します。リニア動作） ・ＲＦ周波数：１２９５ＭＨｚ、１２８０ＭＨｚ（ＩＦ１４５ＭＨｚ）専用ＬＯ使用時 ・電波形式：ＦＭ、ＳＳＢ、ＣＷ、　オールモード可能 ・ＲＸコンバージョンゲイン：１５ｄＢ以上 ・ＴＸ出力：２０ｄＢｍ（１００ｍＷ） ・出力スプリアス：－５０ｄＢｃ以下（２０ｄＢｍ出力時） ・サイズ：Ｌ９３ｍｍ×Ｗ６４ｍｍ×Ｈ２０ｍｍ ・重量：２４０ｇ ・ＬＯ入力：１１５０ＭＨｚ帯　６ｄＢｍ（＋－１ｄＢｍ） ・ＴＸ-ＤＣＯＵＴ：ＴＸ時に電源電圧を出力（変更可能） ・ＲＸ-ＤＣＯＵＴ：ＲＸ時に電源電圧を出力（変更可能） ・ＳＴＢ：スタンバイ　ＧＮＤ接続でＴＸ（ＳＳＢ用） ・キャリアコントロール、入力側同軸リレーは内部に装備 ・入出力コネクター：ＳＭＡＪ型 その他 ＊ＴＸ，ＲＸ-ＤＣＯＵＴは電源電圧の他、ＧＮＤまたはＤＣ５Ｖに変更可能 ＊この製品は高周波回路が理解できる方、上級者向けの製品です。 ＊受注生産のために納期は1～1.5ヶ月となります。納期についてはお問い合わせください。 Made in Japan
