★ 受注生産 数量限定 ★
納期２か月程度になります。
数量限定生産になります。
コスモウェーブのトランスバーターは性能が違います！！
完成品

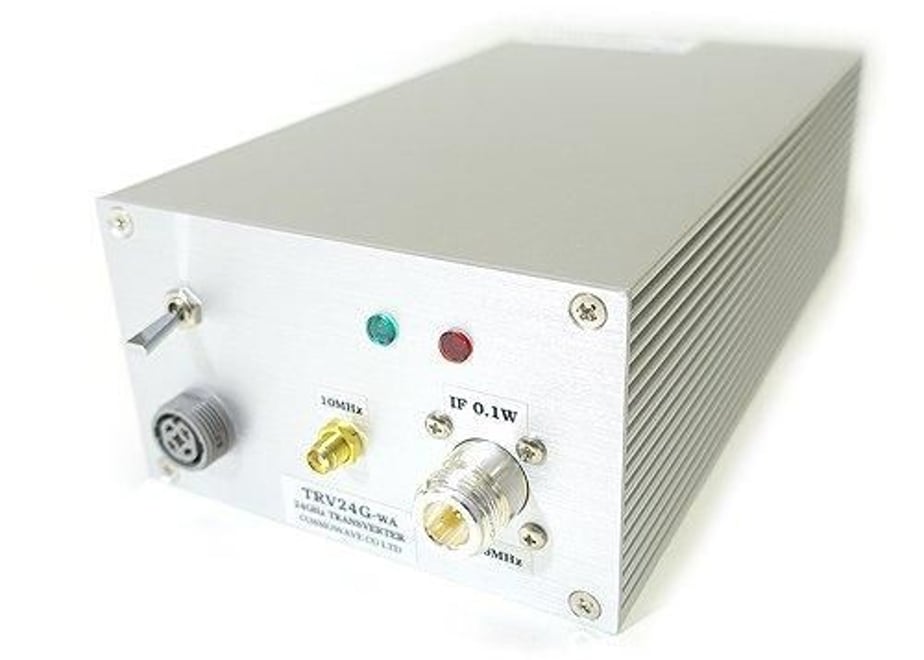

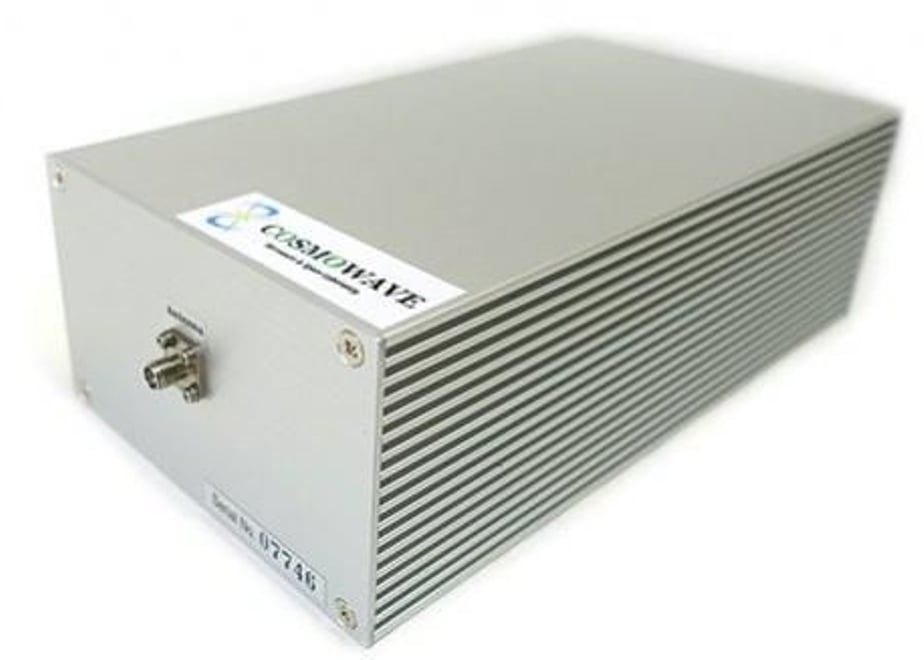

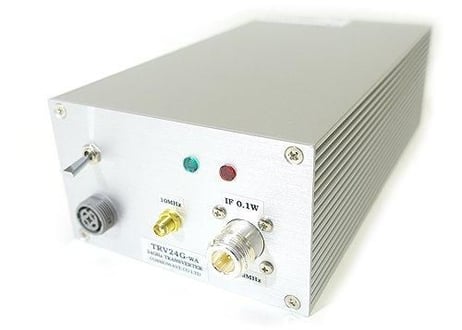

２４ＧＨｚ帯アマチュアバンド用トランスバーターです。
小型で高性能の完成品になりました。
WAVELABユニットを使用した、小型、省電力のトランスバーターです。
商品には電源ケーブル、ブロック図、スプリアス測定波形と簡易な説明書が添付します。
＊新スプリアスに準拠 測定画面添付
製品仕様
・電源電圧：ＤＣ１２Ｖ～ＤＣ１４Ｖ
・消費電流：受信時 ０．９Ａ、送信時１．７Ａ
・ＩＦ周波数：１２７６ＭＨｚ帯
・ＩＦ入力：０．１Ｗ（最大０．３Ｗ リニア動作）
・ＲＦ周波数：２４．０２ＧＨｚ（ＩＦ１２７６ＭＨｚ）
・電波形式：ＦＭ、ＳＳＢ、ＣＷ、ＡＴＶ、ＤＡＴＶ オールモード可能
・周波数安定度：０．５ｐｐｍ以下 外部基準10MHz対応
・ＲＸコンバージョンゲイン：１５ｄＢ
・ＴＸ出力：定格０．５Ｗ （飽和出力１Ｗ）
・サイズ：Ｗ１１２ｍｍ×Ｈ６６ｍｍ×Ｌ２００ｍｍ
・重量：１．２Ｋｇ
・ＩＦ入力端子：ＮＪ （変更できません）
・ＲＦ端子：ＳＭＡＪ
・電源端子：CN-70-P-4P サトーパーツ
端子番号
1. 電源＋ 赤線
2. GND 黒線
3. STB（強制スタンバイ線） 白線
4. 接続ナシ
＊逆へトロダイン方式の為に、24.02GHz（IF1276MHz）を中心に周波数のUP、DOWNが逆になります。
IF周波数を上げると、RF周波数は下がりますが、実際の交信にはあまり影響は有りません。
アマチュア無線、２４ＧＨｚの実験に最適です。
＊高出力のために、長時間の連続送信は出来ません。（通常の交信では問題ございません）
＊この製品は、シルク印字等はございません。
＊受注生産品 納期はお問い合わせください
＊上記在庫数量は、部材在庫です。受注生産となります。
日本製 Made in JAPAN
