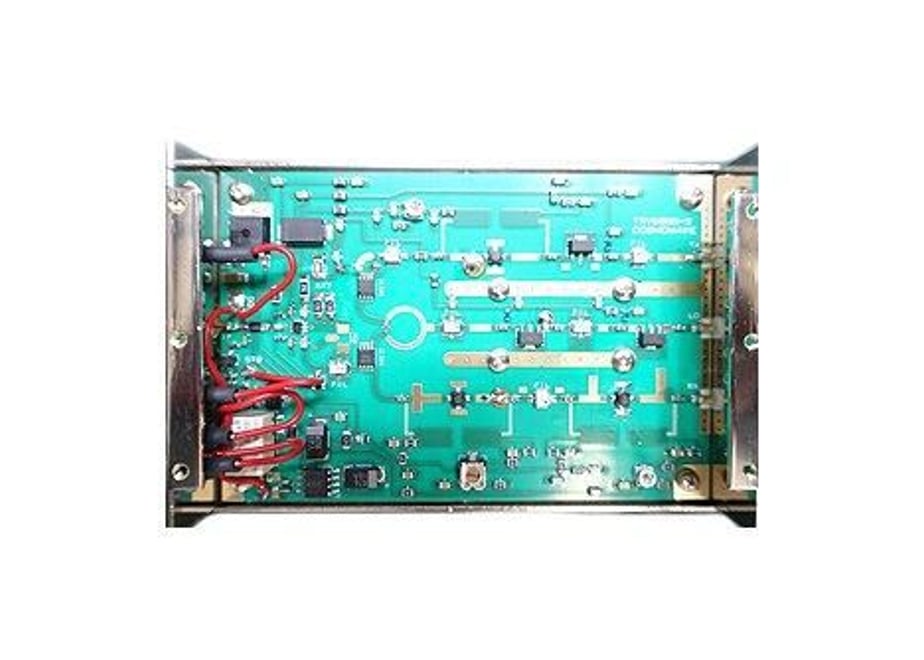

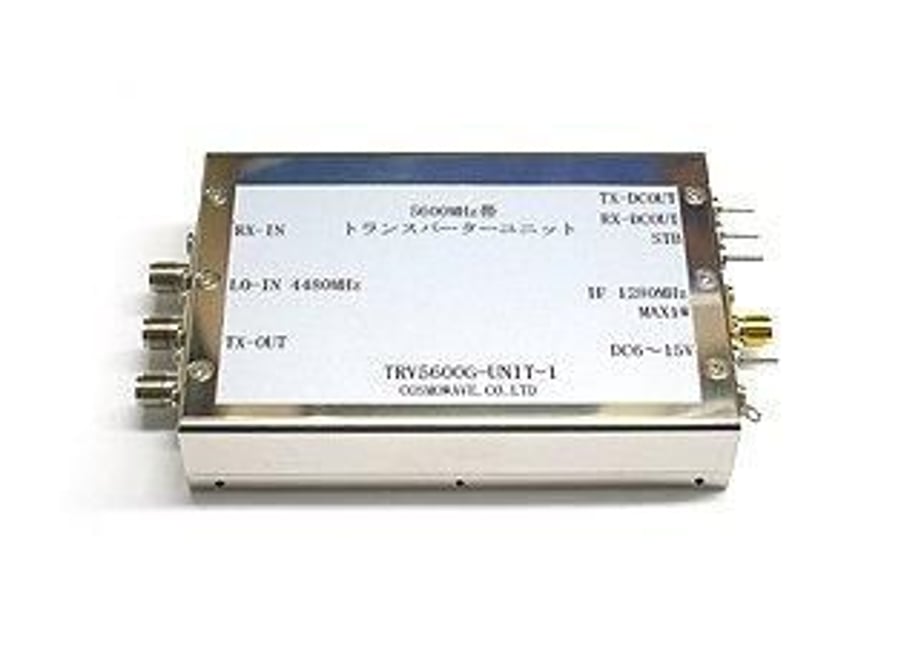

最新型、更に性能が向上しました。 コスモウェーブのトランスバーターは性能が違います！！ ５６００ＭＨｚ帯アマチュアバンド用トランスバーターユニットです。 小型で高性能、更に省電力になりました。 新型になり受信性能が向上、スプリアスが低減しました。 最新のＭＭＩＣとＦＥＴを使用した、小型、省電力のトランスバーターユニットです。 金メッキ・テフロン基板使用になり高性能化しました。 受信時の消費電力が減少しました。 ＬＯ回路が２段ＢＰＦ仕様となり、ＬＯのスプリアスを大幅に抑え込みます。 回路に回り込み対策を強化し、キャリコン回路も新型になり、更に安定動作と高性能化を実現しました。 商品には部品実装図とブロック図と簡易な説明書が添付します。 この製品はユニット本体なので、動作させるためには、別途ローカル発信器（４４８０ＭＨｚ）と出力側の同軸リレーが必要です。 仕様 ・電源電圧：ＤＣ６Ｖ～ＤＣ１５Ｖ ・消費電流：受信時　２５０ｍＡ、送信時　３５０ｍＡ ・ＩＦ周波数：１２８０ＭＨｚ帯 ・ＩＦ入力：最大入力１Ｗまで（０．５Ｗ以下でも動作します。リニア動作） ・ＲＦ周波数：５７６０ＭＨｚ（ＩＦ１２８０ＭＨｚ） ・電波形式：ＦＭ、ＳＳＢ、ＣＷ、ＡＴＶ、ＤＡＴＶ　オールモード可能 ・ＲＸコンバージョンゲイン：２５ｄＢ以上 ・ＴＸ出力：１２～１５ｄＢｍ ・出力スプリアス：－３０ｄＢｃ以下（１０ｄＢｍ出力時） ・サイズ：Ｌ９３ｍｍ×Ｗ６４ｍｍ×Ｈ２０ｍｍ ・重量：２４０ｇ ・ＬＯ入力：４４８０ＭＨｚ帯　０ｄＢｍ（－５～５ｄＢｍ） ・ＴＸ-ＤＣＯＵＴ：ＴＸ時に電源電圧を出力（変更可能） ・ＲＸ-ＤＣＯＵＴ：ＲＸ時に電源電圧を出力（変更可能） ・ＳＴＢ：スタンバイ　ＧＮＤ接続でＴＸ（ＳＳＢ用） ・キャリアコントロール、入力側同軸リレーは内部に装備 ・入出力コネクター：ＳＭＡＪ型 ・金メッキ。テフロン基板仕様 その他 ＊ＴＸ，ＲＸ-ＤＣＯＵＴは電源電圧の他、ＧＮＤまたはＤＣ５Ｖに変更可能 ＊この製品は高周波回路が理解できる方、上級者向けの製品です。 ＊受注生産品　納期はお問い合わせください。 ＊上記在庫数量は、部材在庫です。受注生産となります。 Made in Japan
