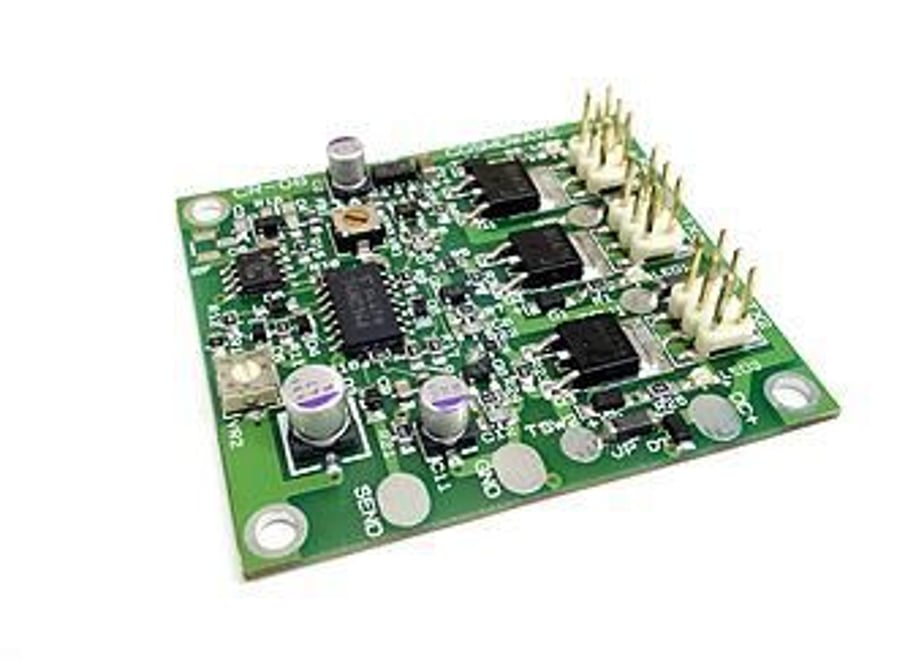

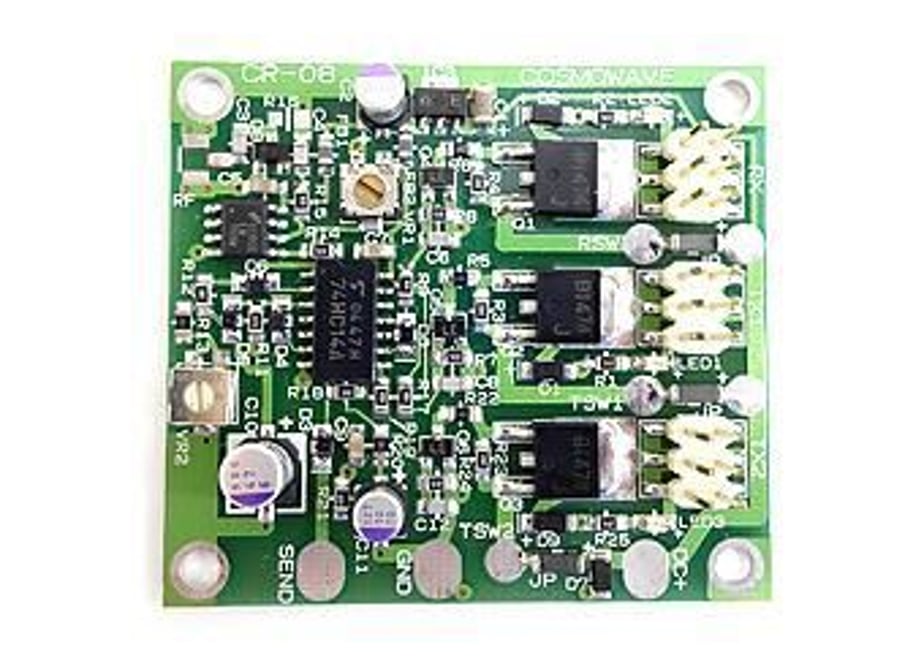

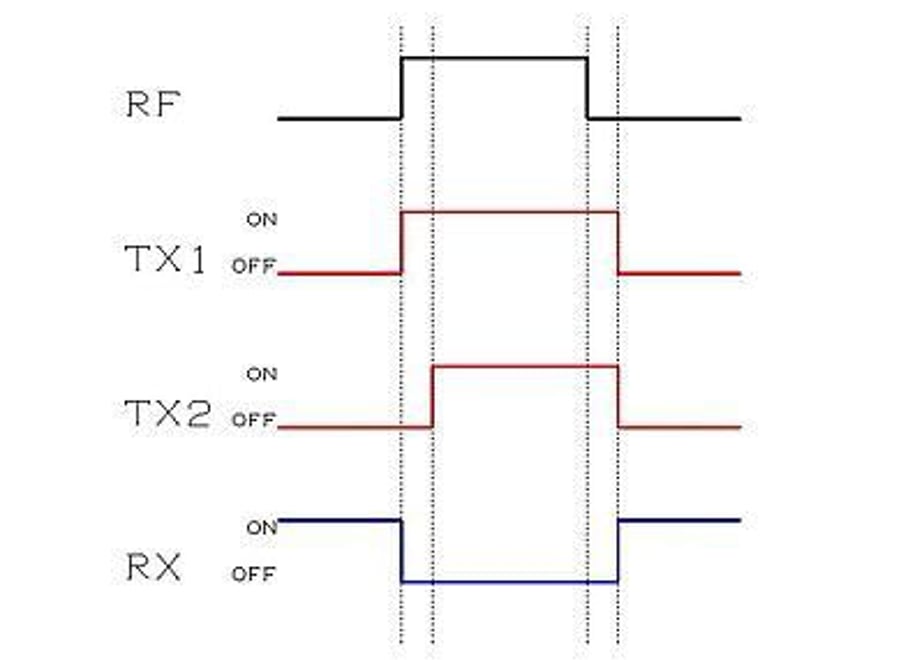

★　受注生産品・組込み用　★ 新型の多機能キャリアコントロール基板です。 ＴＸ端子が２系統あり、シーケンス動作します。 基板はＦＲ－４の１ｍｍ厚で、サイズは５１×４６ｍｍで、裏面は全面グランドＧＮＤになっています。 ＨＦ帯～２．４ＧＨｚまで使用出来ます。高感度で１ｍＷでも十分動作します。 （最大入力：100mW　カップラーや方向性結合器等でRF信号の一部を取り出してください） 感度調整と遅延コントロール調整（ＳＳＢ対応 時定数によるリレー保持）が出来ます。 ダイレクトコントロールも可能で、ＳＥＮＤ端子をグランド（マイナス）に接続しても動作します。 （ＰＴＴ、ＡＣＣコントロール、　ＳＳＢ、ＣＷ用） 最大出力電流はＴＸ、ＲＸ共に１．５Ａですので、同軸リレー、大型のリレーやプリアンプを直接ドライブすることが出来ます。 ＴＸ出力にはＴＸ１とＴＸ２の２系統があります。 これは、ＲＦ入力時にＴＸ１が動作して、約0.5秒後にＴＸ２が動作する仕組みです。 トランスバーターやリニアアンプなどで、同軸リレーを動作させた後に、アンプの電源等をＯＮする仕組みになっています。 ＬＥＤインジケーターで、ＴＸ１、ＴＸ２、ＲＸの動作状態が確認できます。 今回のキャリアコントロール基板は下記のように動作します。 １．電源ＯＮ：ＲＸ出力ＯＮ　緑ＬＥＤ点灯（ＲＦ入力待ちまたはＳＥＮＤ待ち） ２．ＲＦ入力（１ｍＷ以上）（またはＳＥＮＤ端子がＧＮＤレベル）ＲＸ出力ＯＦＦ ３．ＴＸ１動作：ＴＸ１の出力ＯＮ　赤ＬＥＤ点灯　ＲＸ出力はＯＦＦ ４．０．５～１秒後　 ５．ＴＸ２動作：ＴＸ２の出力ＯＮ　赤ＬＥＤ点灯 ６．ＲＦ入力がＯＦＦ ７．復帰遅延時間（ＶＲ２で調整、チャタリング防止、ＳＳＢ用） ８．ＴＸ１およびＴＸ２の出力ＯＦＦ ９．ＲＸ出力ＯＮ １０．ＲＦ入力待ち状態 ＊ＳＥＮＤ端子で動作させた場合はＴＸ１とＴＸ２のシーケンス動作は行うが 復帰遅延は行わない。ＳＥＮＤ端子オープンで瞬時にＴＸがＯＦＦになる。 ＊ＴＸ１～ＴＸ２の遅延時間（シーケンス動作）は抵抗の交換で調整可能 ＊ＲＦ入力にはヒロセのU.FL端子が取り付けられます。 ＊出力トランジスタには、保護ダイオードが付いています。 ＊この基板は主に、プリアンプやリニアアンプの電源、同軸リレーコントロール用です。 プリアンプやリニアアンプの自作には最適と思います。動作確認済みです。 説明書が添付されます。 取扱説明書・ＣＲ－０８　ページ１ (https://img21.shop-pro.jp/PA01426/353/etc/%A5%AD%A5%E3%A5%EA%A5%B3%A5%F3%B4%F0%C8%C4CR-08-%C0%E2%CC%C0%BD%F1_%A5%DA%A1%BC%A5%B8_1.jpg?cmsp_timestamp=20190716143931) 取扱説明書・ＣＲ－０８　ページ２ (https://img21.shop-pro.jp/PA01426/353/etc/%A5%AD%A5%E3%A5%EA%A5%B3%A5%F3%B4%F0%C8%C4CR-08-%C0%E2%CC%C0%BD%F1_%A5%DA%A1%BC%A5%B8_2.jpg?cmsp_timestamp=20190716144027)
