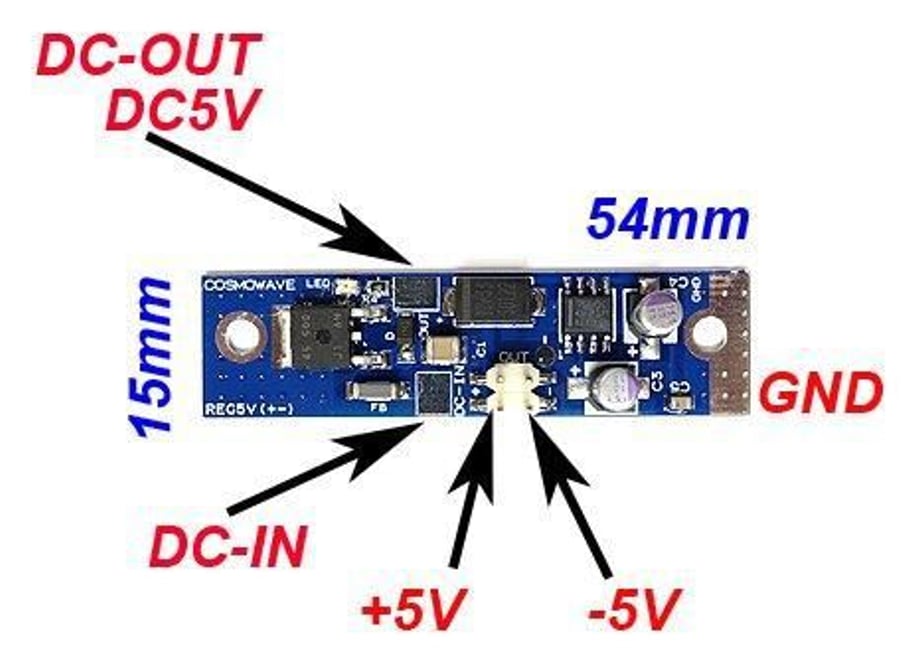

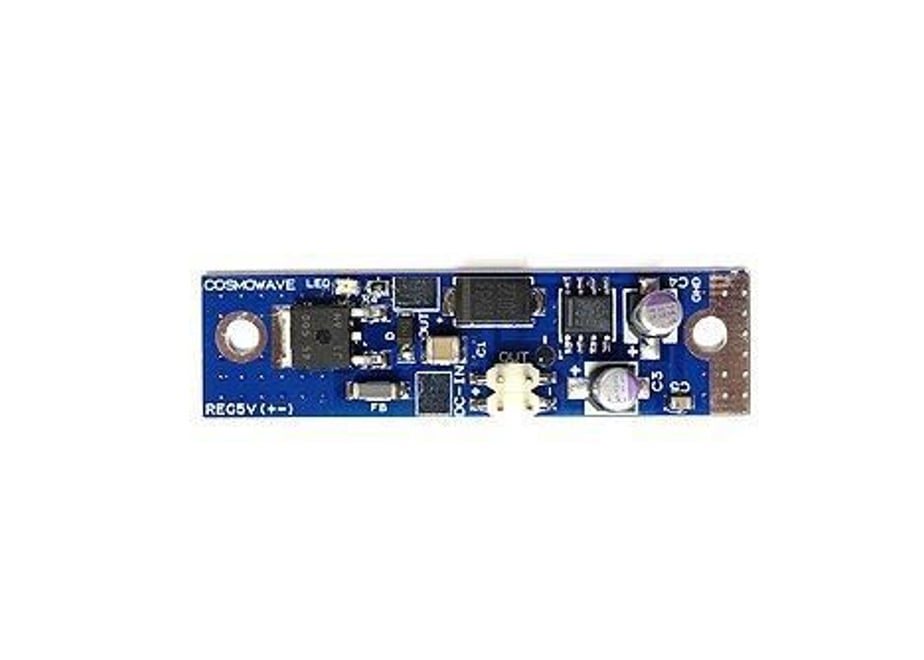

★　受注生産品・組込み用　★ レギュレーターを使用した、プラス・マイナスDC5V出力の電源基板です。 基板はFR-４です。サイズは５４×１５ｍｍで、両面スルーホールです。 裏面は全面グランドＧＮＤになっていますので、直接シャーシに取り付けられます。とても設置が楽です。 入力はＤＣ６Ｖ～ＤＣ１４Ｖ　出力は＋ＤＣ５Ｖ　０．７Ａまで使用出来ます。 低ドロップレギュレーターを使用していますので、DC6V入力で十分な出力が得られます。 +5Vはピン端子出力と基板上のパッドと2系統の出力があります。 マイナス側は7660を使用したチャージポンプで、-DC5V最大10mAの出力です。（ピン端子） ＬＥＤインジケーターで動作状態が確認できます。 簡易なレギュレーター基板ですが、高周波ノイズ防止回路を入れております。 各種実験用、自作用等にご使用ください。 日本製　Made in JAPAN
